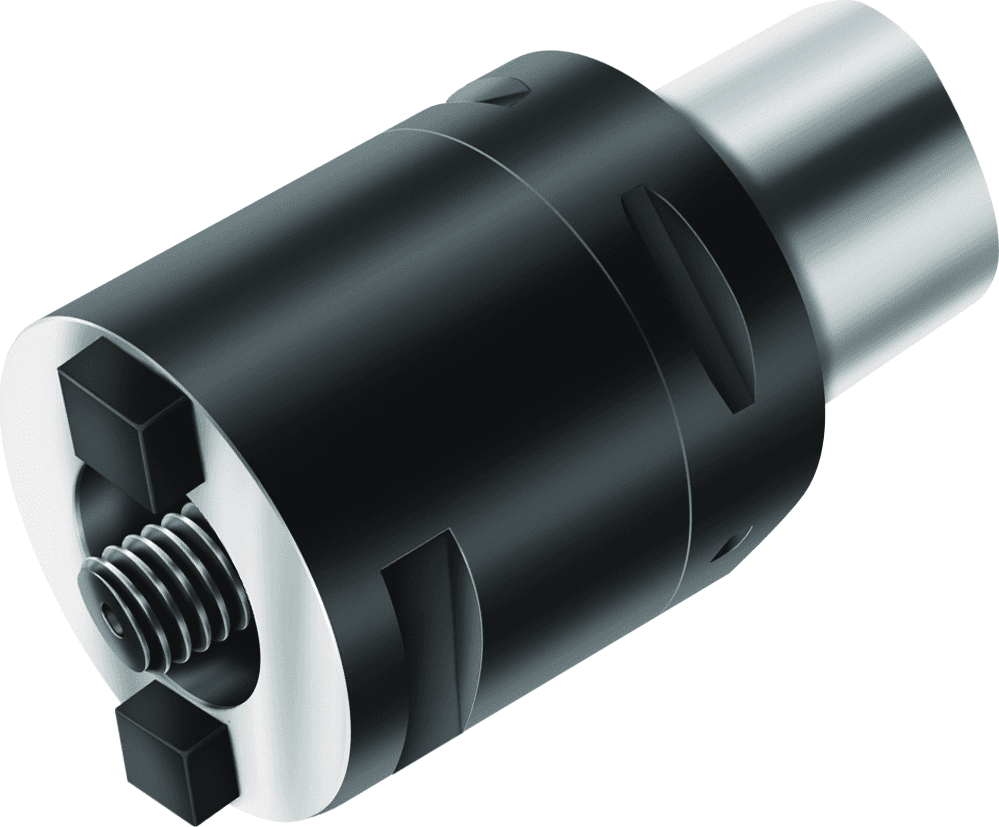

A100M.8.80.070.80.C8

3 081.14 PLN

Walter

5007040

Master Walter Capto TM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Wyjście środka chłodząco-smarującego (CXSC)

1

Rozmiar montażowy, po stronie maszyny (C2)

800

Kod wielkości połączenia (d₁)

C8

Długość funkcjonalna (B71)

70 mm

Długość użytkowa (l₄)

70 mm

Typ montażu, po stronie maszyny (CCTMS)

CCS

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

800

Długość trzonka (LS)

48 mm

Długość funkcjonalna (LF)

70 mm

Długość wspornika (LPR)

70 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-70 mm

Pozostała ilość doszlifowania (OAL)

118 mm

Średnia oprawki, po stronie maszyny (C3)

80 mm

Długość trzonka (C4)

48 mm

Długość wspornika (B3)

70 mm

Zastosowanie

Wstrzymanie

Prędkość obrotowa, maks. (RPMX)

30000 1/min

Prędkość obrotowa, maks. (D6)

30000 1/min

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

średnica korpusu (BD)

mm

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

NCT

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

NCT01C0800****

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

800

Identyfikator obrazu (TSYC)

A100M.8

średnica korpusu (A1)

80 mm

Długość średnicy zewnętrznej 1 (B1)

70 mm

Identyfikator obrazu (BLD)

607122

Typ oprawki, po stronie obrabianego przedmiotu (C51)

NCT

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

800

Norma (J1)

DIN 4000-89 KENNZAHL

Oznaczenie kształtu, numer normy (J11)

B

Nazwa produktu (J22)

465

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

NCT01C0800****

długość użytkowa (l₁₆)

70 mm

Kod wielkości połączenia (d₁₁)

NCT 80

Masa (ciężar) (WT)

3,1 kg

Masa (ciężar) (D7)

3,1 kg

Ciężar (WT)

3,1 kg

Pozostała ilość doszlifowania (B4)

118 mm

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0800

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0800

Identyfikujący numer zamówienia (J21)

A100M.8.80.070.80.C8

Oznaczenie narzędzia (Oznaczenie)

A100M.8.80.070.80.C8
