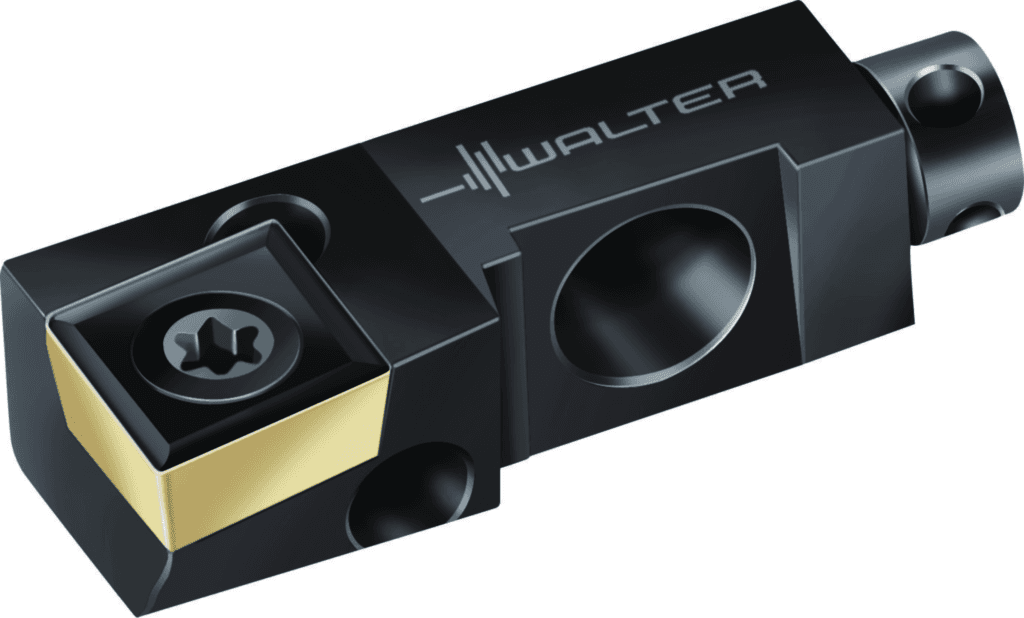

FL671

1 426.16 PLN

Walter

5007894

Minioprawki Walter

Zastosowanie

Wytaczanie

Dostępność

Standardowe narzędzia w magazynie

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie maszyny (C14)

8

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Kąt naroża płytki skrawającej (E3)

80 °

Numer normy cechy rzeczowej (NSM)

DIN4000-175

Masa (ciężar) (WT)

0,009 kg

Masa (ciężar) (D7)

0,009 kg

Kąt padania (E1)

90 °

Kierunek skrawania (F1)

L

Min. średnica skrawania (D_{c min})

20 mm

Średnica otworu mocującego (G6)

3,4 mm

Pozostała ilość doszlifowania (B5)

25 mm

Długość całkowita (l₁)

25 mm

Identyfikator obrazu (BLD)

6

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$WC06T3003******

Oznaczenie płytki skrawającej (J42)

WCMT 3 (2.5) 2

Możliwe płytki skrawające (Typ)

WC .. 06T3 ..

Proces obróbki (J8)

DDI

Długość funkcjonalna (A3)

25 mm

Typ montażu, po stronie maszyny (C11)

KKW

Długość śruby regulacyjnej (G10)

12 mm

Rozmiar montażowy, po stronie maszyny (C2)

085L

Kodowanie złącza, po stronie maszyny (J6)

KKW01C085L

Szerokość funkcjonalna (A2)

9,7 mm

Wysokość funkcjonalna (A4)

6 mm

Odstęp otworu 1 (G4)

10,5 mm

Wysokość otworu do mocowania (G8)

2,3 mm

Średnica chwytu (d₈)

3,4 mm

Wysokość centrum (h₁)

6 mm

Odstęp oprawki (l₁₃)

10,5 mm

Wysokość otworu mocującego (t)

2,3 mm

Szerokość użytkowa (f)

9,7 mm

Długość głowicy (B1)

9,5 mm

Długość zamocowania (l₅)

15,5 mm

Identyfikujący numer zamówienia (J21)

FL671

Oznaczenie narzędzia (Oznaczenie)

FL671
