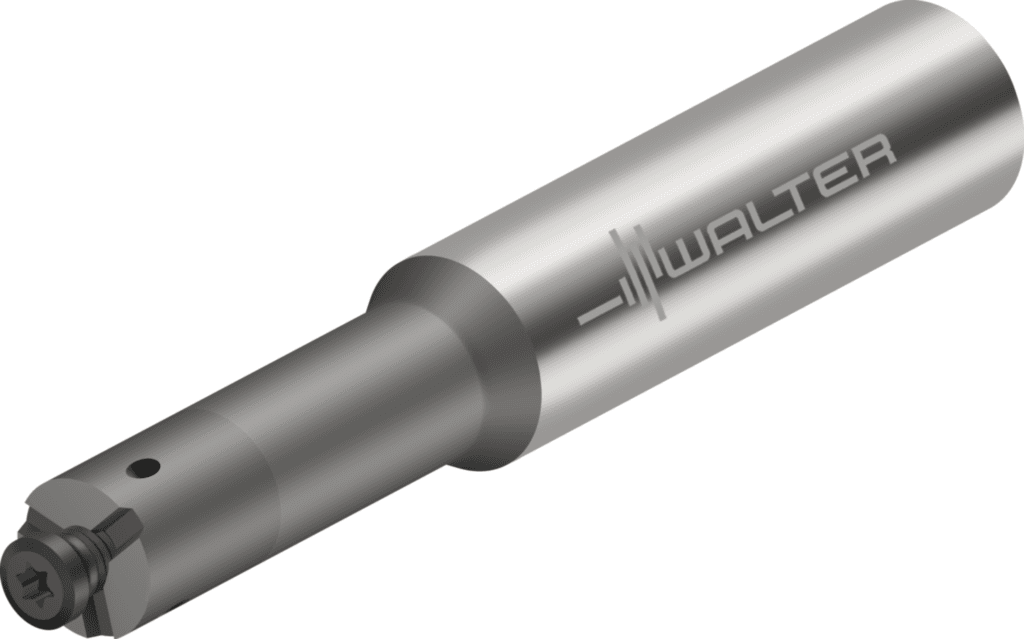

Modułowe uchwyty do głowic frezarskich AB191-A12-F08-056-C

1 761.41 PLN

Walter

8539079

Modułowe uchwyty do głowic frezarskich AB191 • metryczny • Chwyt pełnowęglikowy • dla modułowych głowic frezujących • d1=12 • d11=08 dla modułowych głowic frezujących Chwyt pełnowęglikowy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wyjście środka chłodząco-smarującego (CXSC)

2

Wyjście środka chłodząco-smarującego (H22)

2

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ formy Strona elementu obrabianego (FMT)

INT

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

80

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Typ montażu, po stronie maszyny (CCTMS)

ZYL

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Rozmiar montażowy, po stronie maszyny (C2)

120

Długość trzonka (LS)

45 mm

Wersja narzędzia (BMC)

H

Oznaczenie kształtu, numer normy (J11)

HA

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Masa (ciężar) (WT)

0,119 kg

Masa (ciężar) (D7)

0,119 kg

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

80

Średnica chwytu (d₁₁)

8 mm / F08

Ciężar (WT)

0,12 kg

Długość funkcjonalna (LF)

115,5 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-115,5 mm

Długość funkcjonalna (B71)

115,5 mm

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

średnica korpusu (BD)

mm

Prędkość obrotowa, maks. (RPMX)

5400 1/min

Prędkość obrotowa, maks. (D6)

5400 1/min

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

10

Forma oprawki, po stronie obrabianego przedmiotu (C52)

10

Norma (J1)

DIN6535

Identyfikator obrazu (BLD)

513999

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

CMS

Identyfikator obrazu (TSYC)

AB191-A-C

Typ oprawki, po stronie obrabianego przedmiotu (C51)

CMS

Liczba otworów (G35)

5

Nazwa produktu (J22)

8391

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

CMS10C0080****

średnica korpusu (A1)

8 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

CMS10C0080****

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1200

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1200

Długość wspornika (LPR)

70,5 mm

Pozostała ilość doszlifowania (OAL)

115,5 mm

Długość średnicy zewnętrznej 1 (B1)

51,5 mm

Długość wspornika (B3)

70,5 mm

Pozostała ilość doszlifowania (B4)

115,5 mm

Identyfikujący numer zamówienia (J21)

AB191-A12-F08-056-C

Długość użytkowa (l₄)

51,5 mm

Długość całkowita (l₁)

115,5 mm

Oznaczenie narzędzia (Oznaczenie)

AB191-A12-F08-056-C
