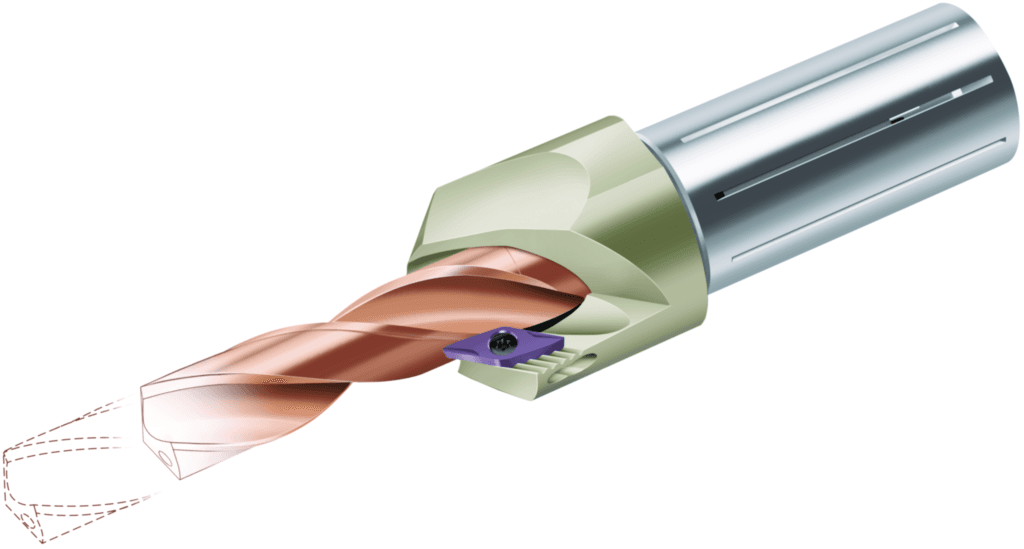

D4580-45-14.00A20-VC09

3 352.52 PLN

Walter

6630574

Narzędzie do fazowania

Dostępność

Standardowe narzędzia w magazynie

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Proces obróbki (J8)

BAB

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Kierunek skrawania (F1)

R

Wyjście środka chłodząco-smarującego (H22)

1

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Wersja oprawki, po stronie maszyny (C14)

1

Długość użytkowa (l₄)

25 mm

Identyfikator obrazu (BLD)

9

Maks. średnica skrawania (D_{c max})

14 mm

Możliwość ustawienia (D9)

1

Główne zastosowanie

P / K / N / M / S

Masa (ciężar) (WT)

0,07 kg

Masa (ciężar) (D7)

0,07 kg

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Zastosowanie

Wiercenie

Długość wspornika (B3)

25 mm

Długość użytkowa (B4)

2,8 mm

Długość funkcjonalna (B71)

25 mm

Typ oprawki, po stronie obrabianego przedmiotu (C51)

ZYL

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

1

Liczba efektywnych ostrzy, pierwszy stopień (D11)

2

Prędkość obrotowa, maks. (D6)

15200 1/min

Kąt, pierwszy stopień (E1)

45 °

Rodzaj mocowania płytki skrawającej, ostatni poziom (G11)

S

Miara nastawcza, min. (G42)

0,2 mm

Miara nastawcza (maks.), wiertło centrowe (G43)

1,2 mm

Kodowanie złącza płytki skrawającej (J51)

WR$$CD09**008R*****

Oznaczenie płytki skrawającej, ostrze zewnętrzne, 1. stopień (J52)

VC0902R

Numer normy cechy rzeczowej (NSM)

DIN4000-86

Ilość płytek skrawających (Ilość płytek skraw.)

2

Możliwe płytki skrawające (Typ)

VC .. 09 ..

Pozostała ilość doszlifowania (B5)

71,88 mm

Długość trzonka (C4)

46,5 mm

Średnica trzonka (d₁)

20 mm

Długość zamocowania (l₅)

46,5 mm

Średnica skrawania (min.) wzgl. średnica, pierwszy stopień (A11)

12,1 mm

Średnica skrawania (maks.), pierwszy stopień (A12)

14 mm

Średnica (maks.), korpus (A63)

30 mm

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

140

Identyfikujący numer zamówienia (J21)

D4580-45-14.00A20-VC09

Kodowanie złącza, po stronie obrabianego przedmiotu (J43)

ZYL01G1400****

Min. średnica skrawania (D_{c min})

12,1 mm

Średnica chwytu (d₁₁)

14 mm

Średnica kołnierza (d₄)

30 mm

Oznaczenie narzędzia (Oznaczenie)

D4580-45-14.00A20-VC09

Ciężar (WT)

0,07 kg

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G2000
