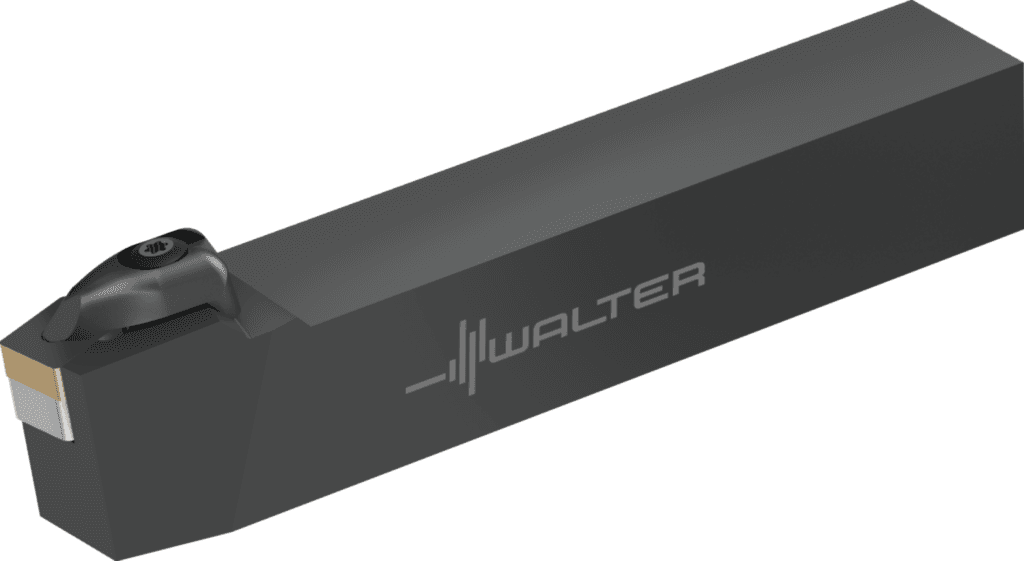

DCRNL205D

738.00 PLN

Walter

5097532

Narzędzie z chwytem – mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Liczba możliwości wykorzystania (NOI)

400

Kąt nachylenia (E5)

-6 °

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Wstawić kod kształtu (SC)

C

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Kąt padania (KAPR)

75 °

Kąt padania (E1)

75 °

Moment obrotowy (TQ)

6,4 Nm

Rodzaj mocowania płytki skrawającej (F5)

D

Wersja oprawki, po stronie maszyny (C14)

2

Masa (ciężar) (WT)

1,239 kg

Masa (ciężar) (D7)

1,239 kg

Ciężar (WT)

2,732 lbs

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

16

Proces obróbki (J8)

DDA

Wielkość gniazda płytki (Insert seat size)

16

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Długość krawędzi (A1)

16,1 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$CN1606002******

Możliwe płytki skrawające (Typ)

CN .. 1606 .. / CN .. 54 ..

Prostopadły kąt natarcia (GAMO)

-6 °

Kąt nachylenia (LAMS)

-6 °

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Kąt nachylenia (λ_s)

-6 °

Długość całkowita (l₁)

6 inch

Szerokość chwytu (B)

31,75 mm / 1,25 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Wysokość chwytu (H)

31,75 mm

Wysokość funkcjonalna (HF)

31,75 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

31,75 mm

Wysokość funkcjonalna (A4)

31,75 mm

Rozmiar montażowy, po stronie maszyny (C2)

2020

Wysokość chwytu (C4)

31,75 mm

Szerokość chwytu (C5)

31,75 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B2020

Wysokość chwytu (h = h₁)

1,25 inch

Kąt przystawienia (KAPR)

75 °

Szerokość funkcjonalna (WF)

32,791 mm

Szerokość funkcjonalna (A2)

32,791 mm

Długość rowków wiórowych (l₄)

1,64 inch

Szerokość użytkowa (f)

1,291 inch

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

32,791 mm

Identyfikator obrazu (TSYCISO)

DCRNL-ISO-AUSSEN-INCH

Nazwa produktu (J22)

635

Oznaczenie płytki skrawającej (MIID)

CNMG 543

Identyfikujący numer zamówienia (J21)

DCRNL205D

Oznaczenie płytki skrawającej (J42)

CNMG 543

Oznaczenie narzędzia (Oznaczenie)

DCRNL205D
