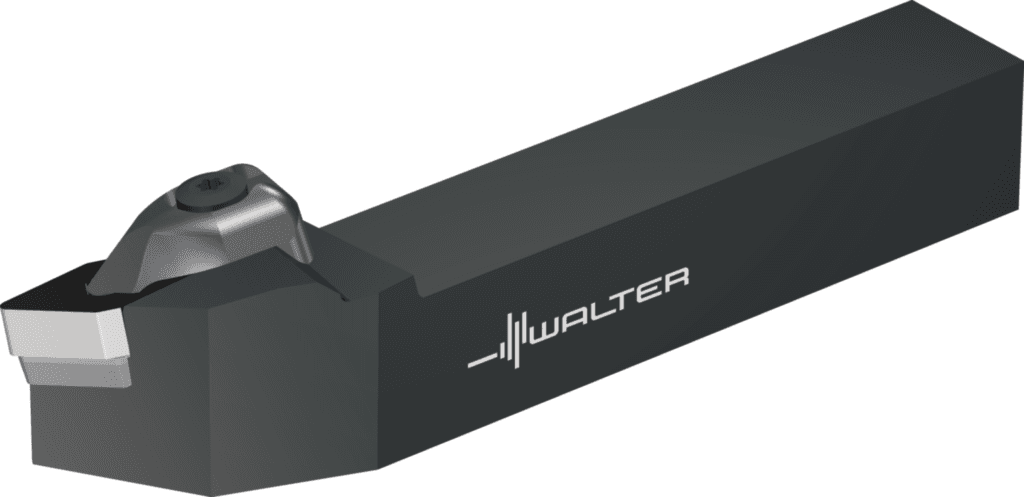

DDJNL103A

569.39 PLN

Walter

6347705

Narzędzie z chwytem - mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Kąt padania (E1)

93 °

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Kąt padania (KAPR)

93 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Kąt nachylenia (LAMS)

-7 °

Kąt nachylenia (E5)

-7 °

Rodzaj mocowania płytki skrawającej (F5)

D

Masa (ciężar) (WT)

0,226 kg

Masa (ciężar) (D7)

0,226 kg

Wersja oprawki, po stronie maszyny (C14)

2

Długość wspornika (B3)

101,6 mm

Zastosowanie

Toczenie

Szerokość chwytu (B)

15,875 mm / 0,625 inch

Dokładność po stronie maszyny (CUBPMS)

B

Rozmiar montażowy, po stronie maszyny (CZCMS)

1010

Strona maszyny typu forma (FMTMS)

EXT

Wysokość chwytu (H)

15,875 mm

Wysokość funkcjonalna (HF)

15,875 mm

Długość funkcjonalna (LF)

101,6 mm

Pozostała ilość doszlifowania (OAL)

101,6 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-101,6 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

15,875 mm

Długość funkcjonalna (A3)

101,6 mm

Wysokość funkcjonalna (A4)

15,875 mm

Pozostała ilość doszlifowania (B5)

101,6 mm

Typ montażu, po stronie maszyny (C11)

VKT

Rozmiar montażowy, po stronie maszyny (C2)

1010

Wysokość chwytu (C4)

15,875 mm

Szerokość chwytu (C5)

15,875 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1010

Długość wspornika (LPR)

101,6 mm

Wysokość chwytu (h = h₁)

0,625 inch

Kąt przystawienia (KAPR)

93 °

Długość całkowita (l₁)

4 inch

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Proces obróbki (J8)

DDA

Wstawić kod kształtu (SC)

D

Kąt naroża płytki skrawającej (E3)

55 °

Długość krawędzi (A1)

11,6 mm

Kąt nachylenia (λ_s)

-7 °

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Prostopadły kąt natarcia (GAMO)

-6 °

Kąt frezowania wgłębnego maks. (RMPX)

27 °

Nazwa produktu (J22)

637

Oznaczenie płytki skrawającej (MIID)

DNMG 332

Kodowanie złącza płytki skrawającej (J41)

ISO$DN1104002******

Oznaczenie płytki skrawającej (J42)

DNMG 332

Możliwe płytki skrawające (Typ)

DN .. 1104 .. / DN .. 33 ..

Identyfikator obrazu (TSYCISO)

DDJNL-ISO-AUSSEN-INCH

Szerokość funkcjonalna (WF)

22,23 mm

Szerokość funkcjonalna (A2)

22,23 mm

Szerokość użytkowa (f)

0,875 inch

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

22,23 mm

Długość rowków wiórowych (l₄)

1,195 inch

Ciężar (WT)

0,498 lbs

Identyfikujący numer zamówienia (J21)

DDJNL103A

Oznaczenie narzędzia (Oznaczenie)

DDJNL103A
