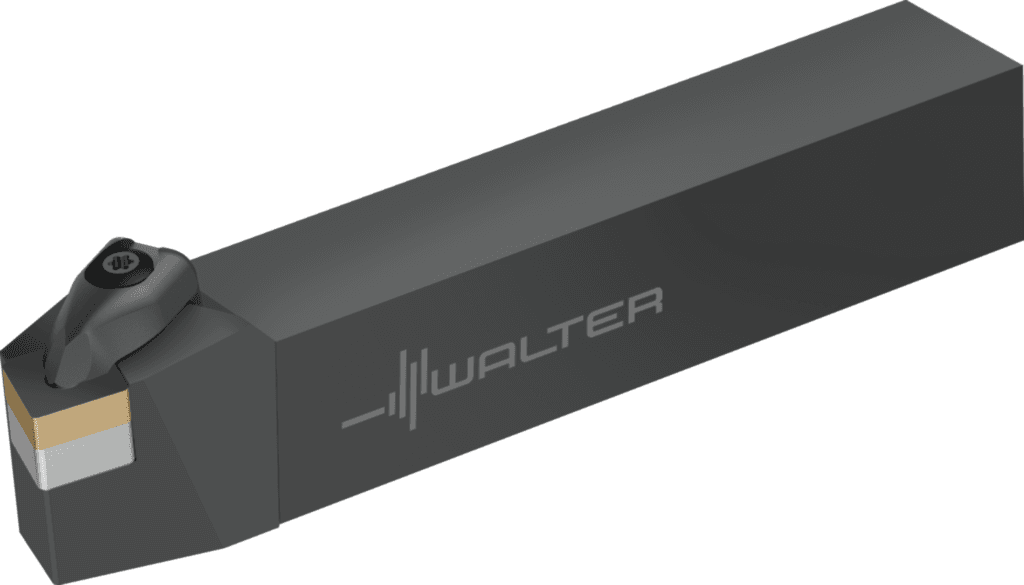

DSRNR205D

738.00 PLN

Walter

5097111

Narzędzie z chwytem – mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Liczba możliwości wykorzystania (NOI)

400

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Wstawić kod kształtu (SC)

S

Kąt padania (KAPR)

75 °

Kąt padania (E1)

75 °

Moment obrotowy (TQ)

6,4 Nm

Rodzaj mocowania płytki skrawającej (F5)

D

Wersja oprawki, po stronie maszyny (C14)

2

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

kierunek (HAND)

R

Proces obróbki (J8)

DDA

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Kodowanie siedziska płytowego (SSC)

15

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Wielkość gniazda płytki (Insert seat size)

15

Kąt naroża płytki skrawającej (E3)

90 °

Prostopadły kąt natarcia (GAMO)

-6 °

Kąt nachylenia (LAMS)

-6 °

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Kąt nachylenia (λ_s)

-6 °

Długość całkowita (l₁)

6 inch

Szerokość chwytu (B)

31,75 mm / 1,25 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Wysokość chwytu (H)

31,75 mm

Wysokość funkcjonalna (HF)

31,75 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

31,75 mm

Wysokość funkcjonalna (A4)

31,75 mm

Rozmiar montażowy, po stronie maszyny (C2)

2020

Wysokość chwytu (C4)

31,75 mm

Szerokość chwytu (C5)

31,75 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B2020

Wysokość chwytu (h = h₁)

1,25 inch

Identyfikator obrazu (TSYCISO)

DSRNR-ISO-AUSSEN-INCH

Nazwa produktu (J22)

644

Kąt przystawienia (KAPR)

75 °

Oznaczenie płytki skrawającej (MIID)

SNMG 543

Szerokość funkcjonalna (WF)

32,791 mm

Masa (ciężar) (WT)

1,223 kg

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-32,791 mm

Długość krawędzi (A1)

15,8 mm

Szerokość funkcjonalna (A2)

32,791 mm

Masa (ciężar) (D7)

1,223 kg

Identyfikujący numer zamówienia (J21)

DSRNR205D

Kodowanie złącza płytki skrawającej (J41)

ISO$SN1506002******

Oznaczenie płytki skrawającej (J42)

SNMG 543

Długość rowków wiórowych (l₄)

1,64 inch

Oznaczenie narzędzia (Oznaczenie)

DSRNR205D

Możliwe płytki skrawające (Typ)

SN .. 1506 .. / SN .. 54 ..

Szerokość użytkowa (f)

1,291 inch

Ciężar (WT)

2,696 lbs
