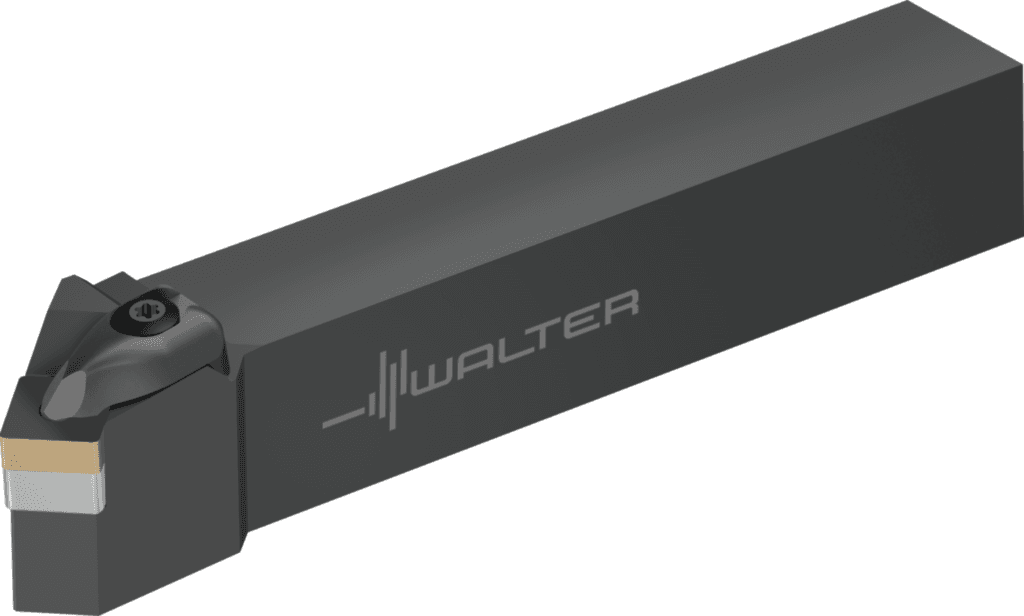

DSSNR2525M15

665.18 PLN

Walter

5042228

Narzędzie z chwytem - mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Identyfikator obrazu (BLD)

1

Kąt nachylenia (E5)

0 °

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Długość rowków wiórowych (l₄)

32 mm

Wstawić kod kształtu (SC)

S

Kąt padania (KAPR)

45 °

Kąt padania (E1)

45 °

Moment obrotowy (TQ)

6,4 Nm

Rodzaj mocowania płytki skrawającej (F5)

D

Masa (ciężar) (WT)

0,821 kg

Masa (ciężar) (D7)

0,821 kg

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Proces obróbki (J8)

DDA

Dokładność po stronie maszyny (CUBPMS)

A

Szerokość funkcjonalna (A2)

32 mm

Szerokość użytkowa (f)

32 mm

Kodowanie siedziska płytowego (SSC)

15

Wielkość gniazda płytki (Insert seat size)

15

Szerokość chwytu (B)

25 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

2525

Wysokość chwytu (H)

25 mm

Wysokość funkcjonalna (HF)

25 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25 mm

Wysokość funkcjonalna (A4)

25 mm

Rozmiar montażowy, po stronie maszyny (C2)

2525

Wysokość chwytu (C4)

25 mm

Szerokość chwytu (C5)

25 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2525

Wysokość chwytu (h = h₁)

25 mm

Kąt naroża płytki skrawającej (E3)

90 °

Prostopadły kąt natarcia (GAMO)

-8 °

Prostopadły kąt natarcia (E4)

-8 °

Nazwa produktu (J22)

645

Kąt natarcia prostokątny (γ)

-8 °

Kąt przystawienia (KAPR)

45 °

Długość krawędzi (A1)

15,8 mm

Kodowanie złącza płytki skrawającej (J41)

ISO$SN1506002******

Możliwe płytki skrawające (Typ)

SN .. 1506 ..

Miara a długości funkcjonalnej (LFA)

10,24 mm

Miara a długości funkcjonalnej (A52)

10,24 mm

Szerokość funkcjonalna (WF)

32 mm

Długość użytkowa (l₁)

150 mm

Oznaczenie płytki skrawającej (MIID)

SNMG 15 06 12

Oznaczenie płytki skrawającej (J42)

SNMG 15 06 12

Długość funkcjonalna (LF)

160,24 mm

Pozostała ilość doszlifowania (OAL)

160,24 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-160,24 mm

Długość funkcjonalna (A3)

160,24 mm

Pozostała ilość doszlifowania (B5)

160,24 mm

Długość całkowita (l₂₀)

160,2 mm

Szerokość użytkowa (f₁)

21,8 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-21,76 mm

Długość mocowania (LSC)

118 mm

Identyfikator obrazu (TSYCISO)

DSSNR-ISO-AUSSEN

Długość wspornika (B3)

42,24 mm

Identyfikujący numer zamówienia (J21)

DSSNR2525M15

Długość wspornika (LPR)

42,24 mm

Oznaczenie narzędzia (Oznaczenie)

DSSNR2525M15
