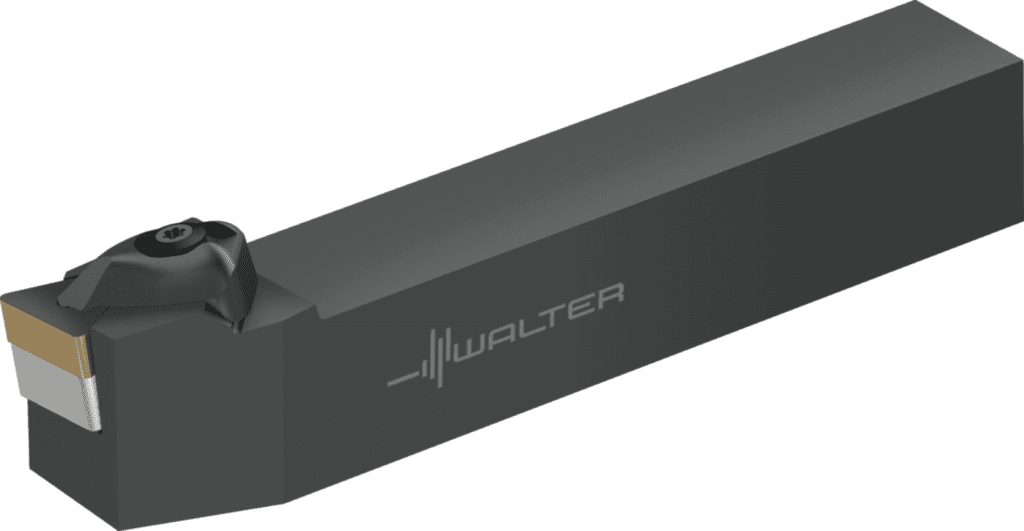

DTFNL164D

548.58 PLN

Walter

5097614

Narzędzie z chwytem – mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Kąt naroża płytki skrawającej (E3)

60 °

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Liczba możliwości wykorzystania (NOI)

400

Wstawić kod kształtu (SC)

T

Kąt nachylenia (E5)

-6 °

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Wersja oprawki, po stronie maszyny (C14)

2

Masa (ciężar) (WT)

0,819 kg

Masa (ciężar) (D7)

0,819 kg

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

kierunek (HAND)

L

Kąt padania (KAPR)

91 °

Kąt padania (E1)

91 °

Proces obróbki (J8)

DDA

Kąt przystawienia (KAPR)

91 °

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Forma oprawki (F2)

A

Prostopadły kąt natarcia (E4)

-6 °

Kąt natarcia prostokątny (γ)

-6 °

Szerokość chwytu (B)

25,4 mm / 1 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Wysokość chwytu (H)

25,4 mm

Wysokość funkcjonalna (HF)

25,4 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25,4 mm

Wysokość funkcjonalna (A4)

25,4 mm

Rozmiar montażowy, po stronie maszyny (C2)

1616

Wysokość chwytu (C4)

25,4 mm

Szerokość chwytu (C5)

25,4 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1616

Wysokość chwytu (h = h₁)

1 inch

Prostopadły kąt natarcia (GAMO)

-6 °

Kąt nachylenia (LAMS)

-6 °

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Kąt nachylenia (λ_s)

-6 °

Długość całkowita (l₁)

6 inch

Oznaczenie płytki skrawającej (MIID)

TNMG 432

Kodowanie siedziska płytowego (SSC)

22

Moment obrotowy (TQ)

3,9 Nm

Identyfikator obrazu (TSYCISO)

DTFNL-ISO-AUSSEN-INCH

Szerokość funkcjonalna (WF)

31,75 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

31,75 mm

Długość krawędzi (A1)

22 mm

Szerokość funkcjonalna (A2)

31,75 mm

Identyfikujący numer zamówienia (J21)

DTFNL164D

Nazwa produktu (J22)

646

Kodowanie złącza płytki skrawającej (J41)

ISO$TN2204002******

Oznaczenie płytki skrawającej (J42)

TNMG 432

Długość rowków wiórowych (l₄)

1,228 inch

Oznaczenie narzędzia (Oznaczenie)

DTFNL164D

Wielkość gniazda płytki (Insert seat size)

22

Możliwe płytki skrawające (Typ)

TN .. 2204 .. / TN .. 43 ..

Szerokość użytkowa (f)

1,25 inch

Ciężar (WT)

1,806 lbs
