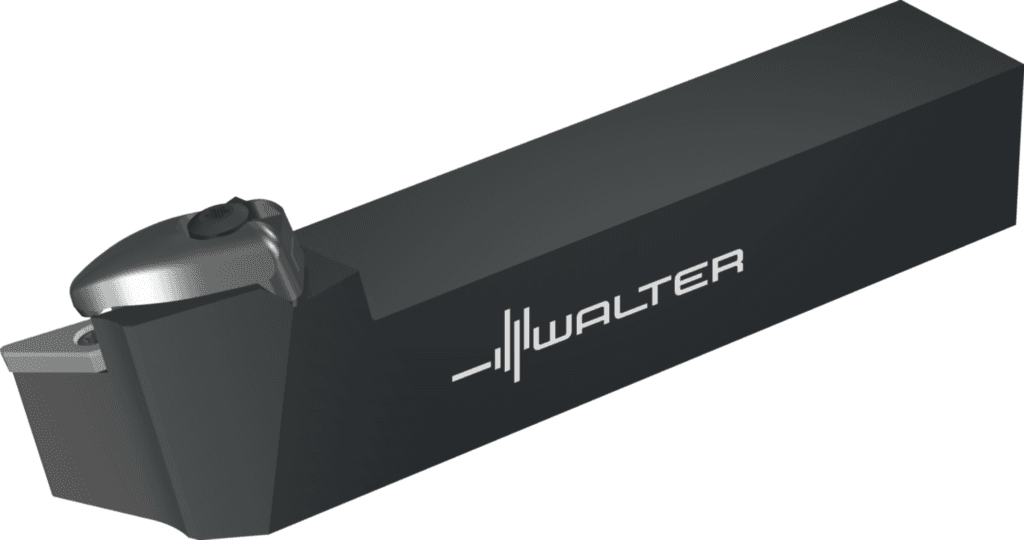

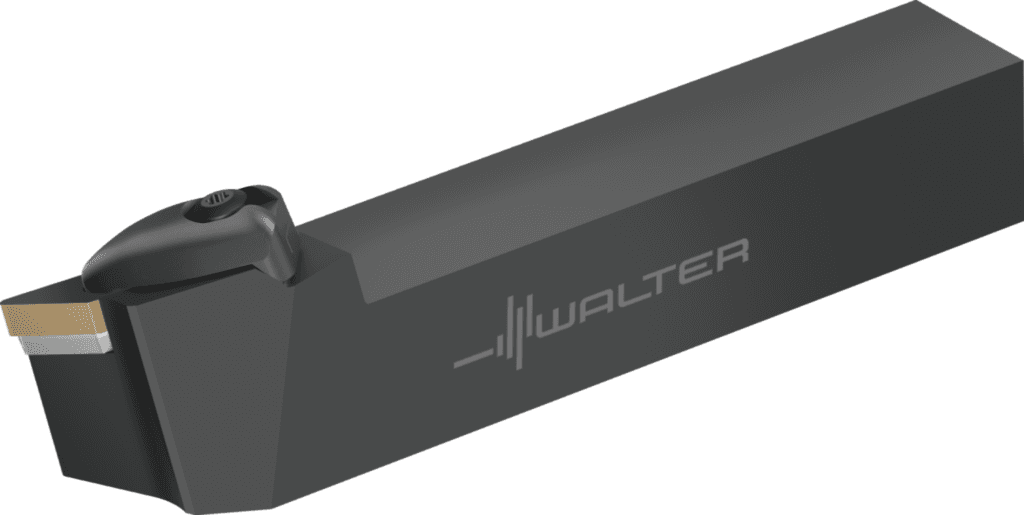

DVTNL203D

1 037.69 PLN

Walter

6349856

Narzędzie z chwytem – mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Rodzaj mocowania płytki skrawającej (F5)

D

Wersja oprawki, po stronie maszyny (C14)

2

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Wstawić kod kształtu (SC)

V

Typ montażu, po stronie maszyny (C11)

VKT

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

kierunek (HAND)

L

Kodowanie siedziska płytowego (SSC)

16

Długość krawędzi (A1)

16,5 mm

Wielkość gniazda płytki (Insert seat size)

16

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Długość całkowita (l₁)

6 inch

Prostopadły kąt natarcia (GAMO)

-4 °

Kąt nachylenia (LAMS)

-13 °

Oznaczenie płytki skrawającej (MIID)

VNMG 332

Prostopadły kąt natarcia (E4)

-4 °

Kąt nachylenia (E5)

-13 °

Kodowanie złącza płytki skrawającej (J41)

ISO$VN1604002******

Oznaczenie płytki skrawającej (J42)

VNMG 332

Kąt natarcia prostokątny (γ)

-4 °

Kąt nachylenia (λ_s)

-13 °

Możliwe płytki skrawające (Typ)

VN .. 1604 .. / VN .. 33 ..

Szerokość chwytu (B)

31,75 mm / 1,25 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Wysokość chwytu (H)

31,75 mm

Wysokość funkcjonalna (HF)

31,75 mm

Kąt frezowania wgłębnego maks. (RMPX)

44 °

Szerokość funkcjonalna (WF)

38,1 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

31,75 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

38,1 mm

Szerokość funkcjonalna (A2)

38,1 mm

Wysokość funkcjonalna (A4)

31,75 mm

Rozmiar montażowy, po stronie maszyny (C2)

2020

Wysokość chwytu (C4)

31,75 mm

Szerokość chwytu (C5)

31,75 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B2020

Wysokość chwytu (h = h₁)

1,25 inch

Szerokość użytkowa (f)

1,5 inch

Masa (ciężar) (WT)

1,067 kg

Masa (ciężar) (D7)

1,067 kg

Kąt padania (KAPR)

3 °

Kąt padania (E1)

3 °

Nazwa produktu (J22)

653

Kąt przystawienia (KAPR)

117,5 °

Identyfikator obrazu (TSYCISO)

DVTNL-ISO-AUSSEN-INCH

Długość rowków wiórowych (l₄)

1,544 inch

Ciężar (WT)

2,352 lbs

Identyfikujący numer zamówienia (J21)

DVTNL203D

Oznaczenie narzędzia (Oznaczenie)

DVTNL203D
