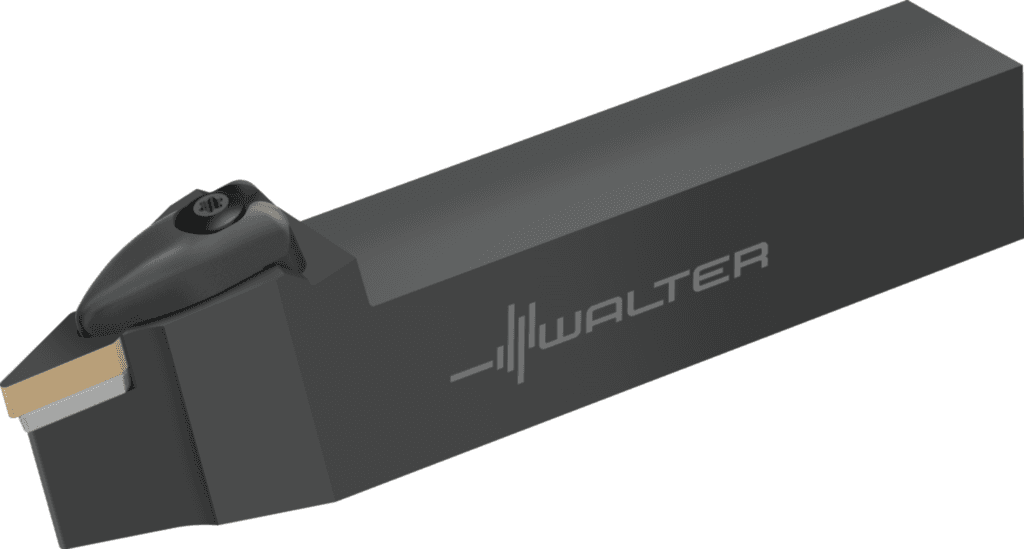

DVVNN2525M16

766.29 PLN

Walter

5673898

Narzędzie z chwytem - mocowanie za pomocą łapy

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Moment obrotowy (TQ)

3 Nm

Kierunek skrawania (HAND)

N

Kierunek skrawania (F1)

N

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Rodzaj mocowania płytki skrawającej (F5)

D

Pozostała ilość doszlifowania (B5)

150 mm

Pozostała ilość doszlifowania (OAL)

150 mm

Długość funkcjonalna (LF)

150 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-150 mm

Długość całkowita (l₁)

150 mm

Masa (ciężar) (WT)

0,717 kg

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Wstawić kod kształtu (SC)

V

Typ montażu, po stronie maszyny (C11)

VKT

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kodowanie siedziska płytowego (SSC)

16

Długość krawędzi (A1)

16,5 mm

Wielkość gniazda płytki (Insert seat size)

16

Dokładność po stronie maszyny (CUBPMS)

A

Długość funkcjonalna (A3)

150 mm

Szerokość chwytu (B)

25 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

2525

Wysokość chwytu (H)

25 mm

Wysokość funkcjonalna (HF)

25 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25 mm

Wysokość funkcjonalna (A4)

25 mm

Rozmiar montażowy, po stronie maszyny (C2)

2525

Wysokość chwytu (C4)

25 mm

Szerokość chwytu (C5)

25 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01A2525

Wysokość chwytu (h = h₁)

25 mm

Prostopadły kąt natarcia (GAMO)

-4 °

Kąt padania (KAPR)

72,5 °

Kąt nachylenia (LAMS)

-13 °

Kąt frezowania wgłębnego maks. (RMPX)

70 °

Identyfikator obrazu (BLD)

15

Kąt padania (E1)

72,5 °

Prostopadły kąt natarcia (E4)

-4 °

Kąt nachylenia (E5)

-13 °

Nazwa produktu (J22)

654

Kodowanie złącza płytki skrawającej (J41)

ISO$VN1604002******

Kąt natarcia prostokątny (γ)

-4 °

kierunek (HAND)

N

Kąt przystawienia (KAPR)

72,5 °

Kąt nachylenia (λ_s)

-13 °

Możliwe płytki skrawające (Typ)

VN .. 1604 ..

Długość wspornika (LPR)

47,8 mm

Oznaczenie płytki skrawającej (MIID)

VNMG 16 04 08

Oznaczenie płytki skrawającej (J42)

VNMG 16 04 08

Szerokość funkcjonalna (WF)

13,1 mm

Masa (ciężar) (D7)

0,683 kg

Ciężar (WT)

0,717 kg

Identyfikator obrazu (TSYCISO)

DVVN-ISO-AUSSEN

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-13,1 mm

Szerokość funkcjonalna (A2)

13,1 mm

Długość rowków wiórowych (l₄)

47,8 mm

Szerokość użytkowa (f)

13,1 mm

Długość mocowania (LSC)

102,2 mm

Długość wspornika (B3)

47,8 mm

Identyfikujący numer zamówienia (J21)

DVVNN2525M16

Oznaczenie narzędzia (Oznaczenie)

DVVNN2525M16
