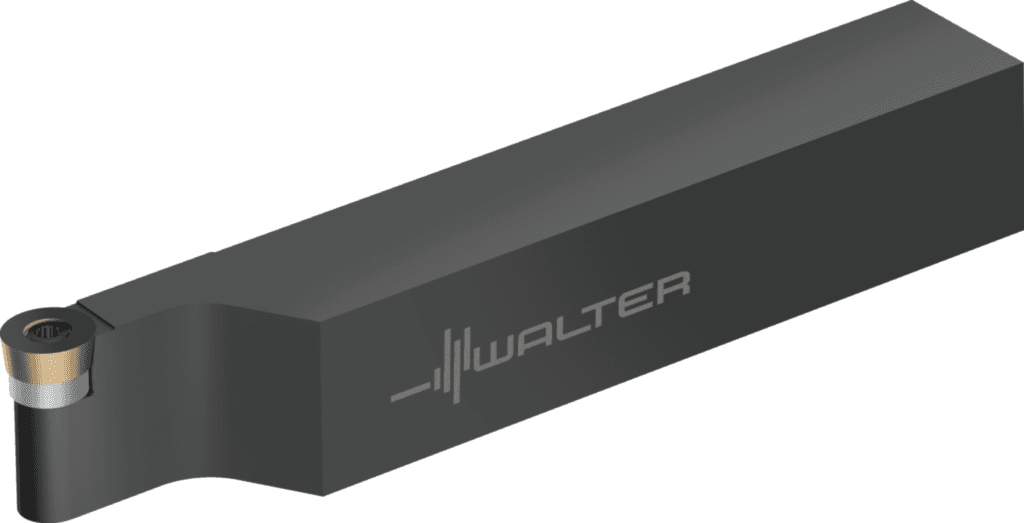

SRACL204D

973.83 PLN

Walter

6347117

Narzędzie z chwytem – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Kodowanie siedziska płytowego (SSC)

12

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Wersja oprawki, po stronie maszyny (C14)

2

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Wielkość gniazda płytki (Insert seat size)

12

Wstawić kod kształtu (SC)

R

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Długość całkowita (l₁)

6 inch

Szerokość chwytu (B)

31,75 mm / 1,25 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

2020

Wysokość chwytu (H)

31,75 mm

Wysokość funkcjonalna (HF)

31,75 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

31,75 mm

Wysokość funkcjonalna (A4)

31,75 mm

Rozmiar montażowy, po stronie maszyny (C2)

2020

Wysokość chwytu (C4)

31,75 mm

Szerokość chwytu (C5)

31,75 mm

Wysokość chwytu (h = h₁)

1,25 inch

Masa (ciężar) (WT)

1,003 kg

Masa (ciężar) (D7)

1,003 kg

Kąt frezowania wgłębnego maks. (RMPX)

90 °

długość użytkowa (l₁₆)

1 inch

Długość szyjki (NECK_LENGTH)

25,4

Oznaczenie płytki skrawającej (MIID)

RCMT 43

Szerokość funkcjonalna (WF)

27,305 mm

Szerokość funkcjonalna (A2)

27,305 mm

Nazwa produktu (J22)

697

Kodowanie złącza płytki skrawającej (J41)

ISO$RC1204003****00

Oznaczenie płytki skrawającej (J42)

RCMT 43

Kodowanie złącza, po stronie maszyny (J6)

VKT20200125

Długość rowków wiórowych (l₄)

1,548 inch

Możliwe płytki skrawające (Typ)

RC .. 1204 .. / RC .. 43 ..

Szerokość użytkowa (f)

1,075 inch

Ciężar (WT)

2,211 lbs

Identyfikator obrazu (TSYCISO)

SRACL-ISO-AUSSEN-INCH

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

27,305 mm

Identyfikujący numer zamówienia (J21)

SRACL204D

Oznaczenie narzędzia (Oznaczenie)

SRACL204D
