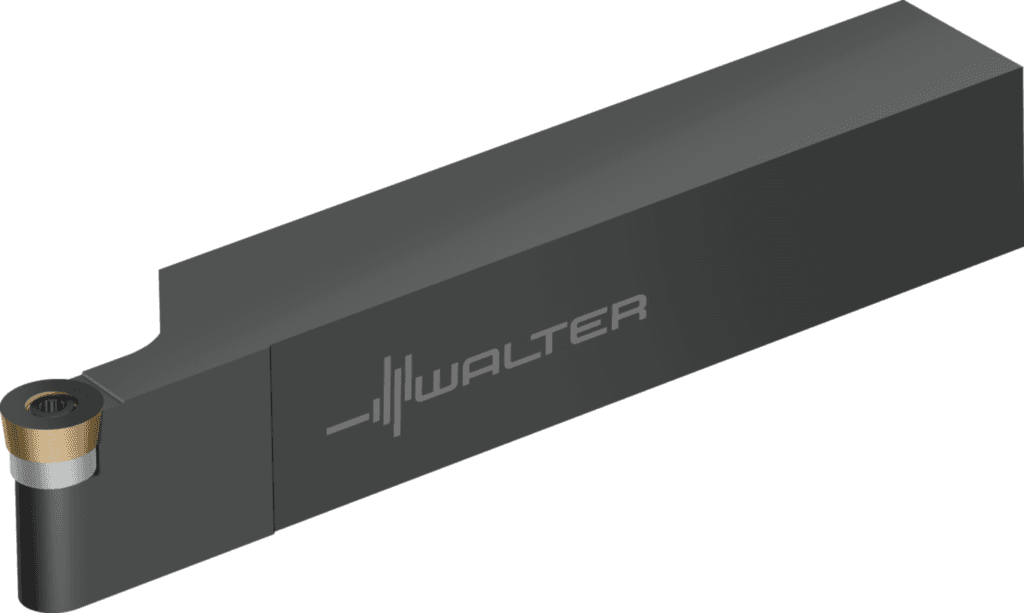

SRACR162D

718.39 PLN

Walter

5523318

Narzędzie z chwytem – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Typ kąta ustawienia (E2)

B

Wersja oprawki, po stronie maszyny (C14)

2

Masa (ciężar) (WT)

0,64 kg

Masa (ciężar) (D7)

0,64 kg

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Moment obrotowy (TQ)

0,9 Nm

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Długość funkcjonalna (A3)

152,4 mm

Długość wspornika (B3)

152,4 mm

Pozostała ilość doszlifowania (B5)

152,4 mm

Długość wspornika (LPR)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

Wielkość gniazda płytki (Insert seat size)

6

Szerokość chwytu (B)

25,4 mm / 1 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Wysokość chwytu (H)

25,4 mm

Wysokość funkcjonalna (HF)

25,4 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25,4 mm

Wysokość funkcjonalna (A4)

25,4 mm

Rozmiar montażowy, po stronie maszyny (C2)

1616

Wysokość chwytu (C4)

25,4 mm

Szerokość chwytu (C5)

25,4 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1616

Wysokość chwytu (h = h₁)

1 inch

Wstawić kod kształtu (SC)

R

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Długość całkowita (l₁)

6 inch

Ciężar (WT)

1,411 lbs

Kąt padania (KAPR)

0 °

Kąt frezowania wgłębnego maks. (RMPX)

90 °

Kąt padania (E1)

0 °

długość użytkowa (l₁₆)

1 inch

Długość szyjki (NECK_LENGTH)

25,4

Identyfikator obrazu (TSYCISO)

SRACR-ISO-AUSSEN-INCH

Szerokość funkcjonalna (WF)

27,305 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-27,305 mm

Szerokość funkcjonalna (A2)

27,305 mm

Nazwa produktu (J22)

697

Długość rowków wiórowych (l₄)

1,548 inch

Szerokość użytkowa (f)

1,075 inch

Oznaczenie płytki skrawającej (MIID)

RCMT 22

Identyfikujący numer zamówienia (J21)

SRACR162D

Kodowanie złącza płytki skrawającej (J41)

ISO$RC0603003****00

Oznaczenie płytki skrawającej (J42)

RCMT 22

Oznaczenie narzędzia (Oznaczenie)

SRACR162D

Możliwe płytki skrawające (Typ)

RC .. 0603 .. / RC .. 22 ..
