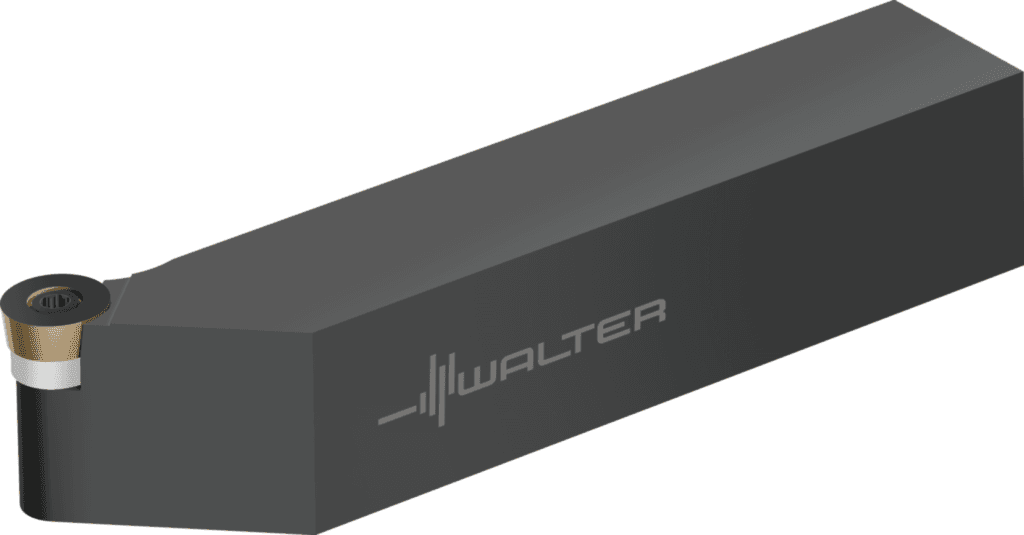

SRGCL164C

718.39 PLN

Walter

5523037

Narzędzie z chwytem – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Długość funkcjonalna (LF)

127 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-127 mm

Identyfikator obrazu (BLD)

1

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Kodowanie siedziska płytowego (SSC)

12

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Długość wspornika (B3)

127 mm

Długość wspornika (LPR)

127 mm

Wersja oprawki, po stronie maszyny (C14)

2

Pozostała ilość doszlifowania (OAL)

127 mm

Pozostała ilość doszlifowania (B5)

127 mm

Masa (ciężar) (WT)

0,62 kg

Masa (ciężar) (D7)

0,62 kg

Długość całkowita (l₁)

5 inch

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Wielkość gniazda płytki (Insert seat size)

12

Szerokość chwytu (B)

25,4 mm / 1 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Wysokość chwytu (H)

25,4 mm

Wysokość funkcjonalna (HF)

25,4 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

25,4 mm

Wysokość funkcjonalna (A4)

25,4 mm

Rozmiar montażowy, po stronie maszyny (C2)

1616

Wysokość chwytu (C4)

25,4 mm

Szerokość chwytu (C5)

25,4 mm

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1616

Wysokość chwytu (h = h₁)

1 inch

Wstawić kod kształtu (SC)

R

Szerokość funkcjonalna (WF)

31,75 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

31,75 mm

Szerokość funkcjonalna (A2)

31,75 mm

Szerokość użytkowa (f)

1,25 inch

Długość funkcjonalna (A3)

127 mm

Kąt frezowania wgłębnego maks. (RMPX)

27 °

Moment obrotowy (TQ)

2,9 Nm

Ciężar (WT)

1,367 lbs

Oznaczenie płytki skrawającej (MIID)

RCMT 43

Kodowanie złącza płytki skrawającej (J41)

ISO$RC1204003****00

Oznaczenie płytki skrawającej (J42)

RCMT 43

Możliwe płytki skrawające (Typ)

RC .. 1204 .. / RC .. 43 ..

Kąt padania (KAPR)

27 °

Kąt padania (E1)

27 °

Nazwa produktu (J22)

699

Długość rowków wiórowych (l₄)

1,331 inch

Identyfikator obrazu (TSYCISO)

SRGCL-ISO-AUSSEN-INCH

Identyfikujący numer zamówienia (J21)

SRGCL164C

Oznaczenie narzędzia (Oznaczenie)

SRGCL164C
