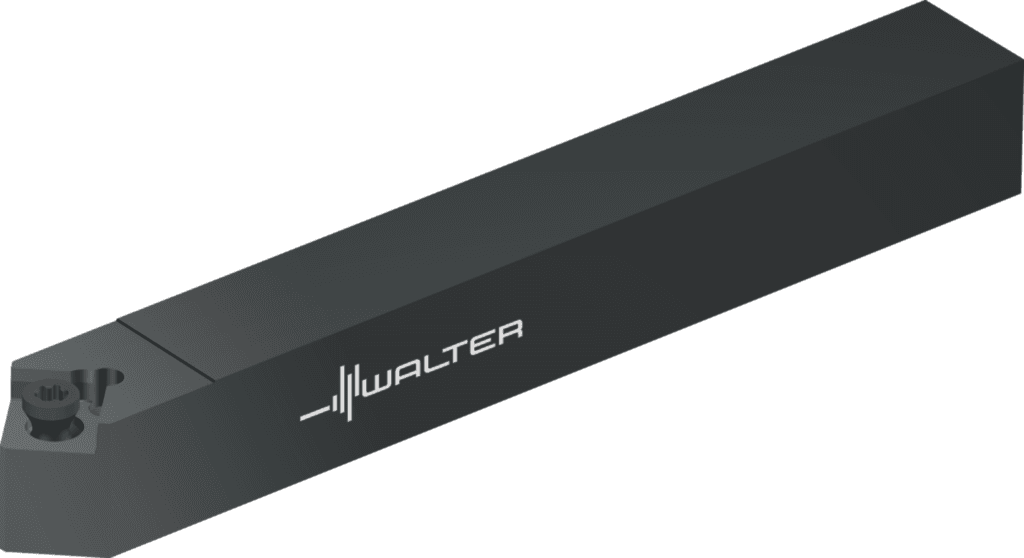

SSDCN062

611.97 PLN

Walter

6347620

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (HAND)

N

Kierunek skrawania (F1)

N

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Typ kąta ustawienia (E2)

B

Wstawić kod kształtu (SC)

S

Kąt padania (KAPR)

45 °

Kąt padania (E1)

45 °

Masa (ciężar) (WT)

0,05 kg

Masa (ciężar) (D7)

0,05 kg

Długość wspornika (B3)

76,2 mm

Długość wspornika (LPR)

76,2 mm

Wersja oprawki, po stronie maszyny (C14)

2

Pozostała ilość doszlifowania (OAL)

76,2 mm

Pozostała ilość doszlifowania (B5)

76,2 mm

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Proces obróbki (J8)

DDA

Wielkość gniazda płytki (Insert seat size)

6

Kąt naroża płytki skrawającej (E3)

90 °

Identyfikator obrazu (BLD)

15

kierunek (HAND)

N

Kąt przystawienia (KAPR)

45 °

Długość funkcjonalna (LF)

76,2 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-76,2 mm

Długość całkowita (l₁)

3 inch

Ciężar (WT)

0,11 lbs

Długość krawędzi (A1)

9,5 mm

Oznaczenie płytki skrawającej (MIID)

SCMT 09 T3 08

Identyfikator obrazu (TSYCISO)

SSDC-ISO-AUSSEN-INCH

Nazwa produktu (J22)

5262

Kodowanie złącza płytki skrawającej (J41)

WR$$SC0602003******

Oznaczenie płytki skrawającej (J42)

SCMT 09 T3 08

Długość rowków wiórowych (l₄)

0,512 inch

Możliwe płytki skrawające (Typ)

SC .. 0602 .. / SC .. 2(1.5) ..

Szerokość chwytu (B)

9,525 mm / 0,375 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

606

Wysokość chwytu (H)

9,525 mm

Wysokość funkcjonalna (HF)

9,525 mm

Szerokość funkcjonalna (WF)

4,86 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

9,525 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-4,86 mm

Szerokość funkcjonalna (A2)

4,86 mm

Długość funkcjonalna (A3)

76,2 mm

Wysokość funkcjonalna (A4)

9,525 mm

Rozmiar montażowy, po stronie maszyny (C2)

606

Wysokość chwytu (C4)

9,525 mm

Szerokość chwytu (C5)

9,525 mm

Identyfikujący numer zamówienia (J21)

SSDCN062

Kodowanie złącza, po stronie maszyny (J6)

VKT01B0606

Wysokość chwytu (h = h₁)

0,375 inch

Oznaczenie narzędzia (Oznaczenie)

SSDCN062

Szerokość użytkowa (f)

0,191 inch
