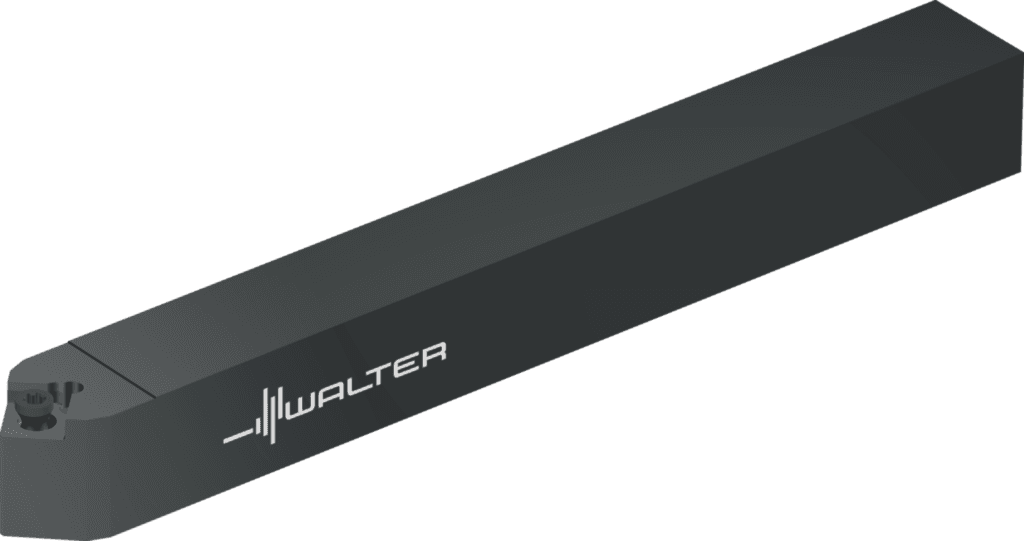

SSDCN082B

611.97 PLN

Walter

6347621

Uchwyt trzpieniowy – mocowanie za pomocą śruby

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (HAND)

N

Kierunek skrawania (F1)

N

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Liczba części tnących (CICT)

1

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Typ kąta ustawienia (E2)

B

Wstawić kod kształtu (SC)

S

Kąt padania (KAPR)

45 °

Kąt padania (E1)

45 °

Masa (ciężar) (WT)

0,136 kg

Masa (ciężar) (D7)

0,136 kg

Wersja oprawki, po stronie maszyny (C14)

2

Długość wspornika (B3)

114,3 mm

Zastosowanie

Toczenie

Dokładność po stronie maszyny (CUBPMS)

B

Strona maszyny typu forma (FMTMS)

EXT

Typ montażu, po stronie maszyny (C11)

VKT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Szerokość chwytu (B)

12,7 mm / 0,5 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

808

Wysokość chwytu (H)

12,7 mm

Wysokość funkcjonalna (HF)

12,7 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

12,7 mm

Wysokość funkcjonalna (A4)

12,7 mm

Rozmiar montażowy, po stronie maszyny (C2)

808

Wysokość chwytu (C4)

12,7 mm

Szerokość chwytu (C5)

12,7 mm

Wysokość chwytu (h = h₁)

0,5 inch

Pozostała ilość doszlifowania (OAL)

114,3 mm

Pozostała ilość doszlifowania (B5)

114,3 mm

Proces obróbki (J8)

DDA

Długość wspornika (LPR)

114,3 mm

Wielkość gniazda płytki (Insert seat size)

6

Kąt naroża płytki skrawającej (E3)

90 °

Identyfikator obrazu (BLD)

15

kierunek (HAND)

N

Kąt przystawienia (KAPR)

45 °

Ciężar (WT)

0,3 lbs

Długość krawędzi (A1)

9,5 mm

Długość funkcjonalna (LF)

14,3 mm

Oznaczenie płytki skrawającej (MIID)

SCMT 09 T3 08

Identyfikator obrazu (TSYCISO)

SSDC-ISO-AUSSEN-INCH

Szerokość funkcjonalna (WF)

6,45 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-14,3 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-6,45 mm

Szerokość funkcjonalna (A2)

6,45 mm

Długość funkcjonalna (A3)

14,3 mm

Identyfikujący numer zamówienia (J21)

SSDCN082B

Nazwa produktu (J22)

5262

Kodowanie złącza płytki skrawającej (J41)

WR$$SC0602003******

Oznaczenie płytki skrawającej (J42)

SCMT 09 T3 08

Kodowanie złącza, po stronie maszyny (J6)

VKT08080125

Długość całkowita (l₁)

0,563 inch

Długość rowków wiórowych (l₄)

0,512 inch

Oznaczenie narzędzia (Oznaczenie)

SSDCN082B

Możliwe płytki skrawające (Typ)

SC .. 0602 .. / SC .. 2(1.5) ..

Szerokość użytkowa (f)

0,254 inch
