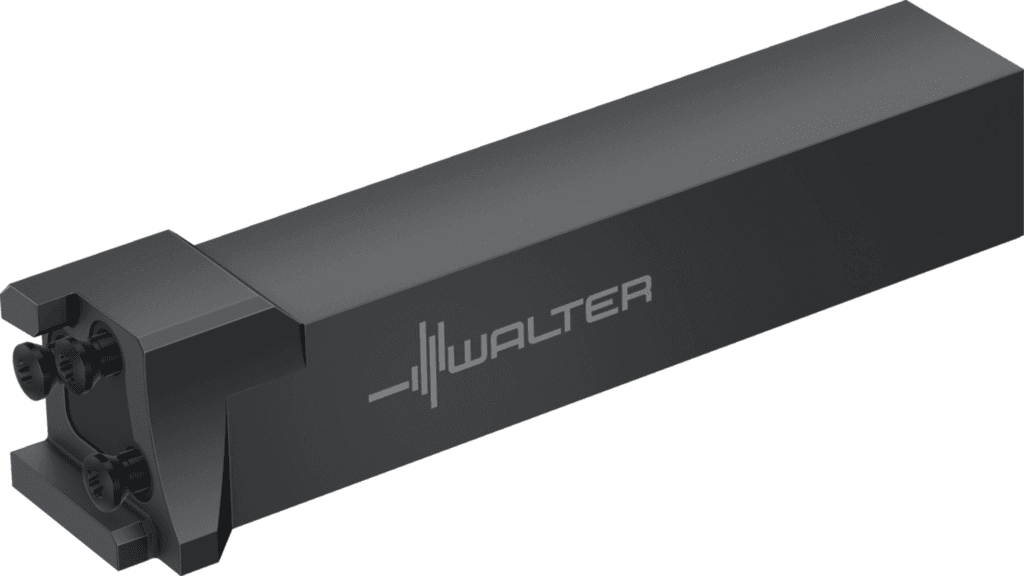

MSS-E25R90-16-E

1 005.76 PLN

Walter

5576680

Narzędzie z chwytem – modułowe MSS-...90

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Typ formy Strona elementu obrabianego (FMT)

EXT

Norma (J1)

-

Długość wspornika (B3)

28 mm

Szerokość funkcjonalna (WF)

25 mm

Średnia oprawki, po stronie maszyny (C3)

25 mm

Długość wspornika (LPR)

28 mm

Wersja oprawki, po stronie maszyny (C14)

2

Masa (ciężar) (WT)

0,76 kg

Masa (ciężar) (D7)

0,76 kg

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Dokładność po stronie maszyny (CUBPMS)

B

Typ montażu, po stronie maszyny (C11)

VKT

Zastosowanie

Rowkowanie / Odcinanie

Szerokość chwytu (B)

25,4 mm / 1 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

1616

Wysokość chwytu (H)

25,4 mm

Rozmiar montażowy, po stronie maszyny (C2)

1616

Kodowanie złącza, po stronie maszyny (J6)

VKT01B1616

Wysokość chwytu (h = h₁)

1 inch

Kierunek skrawania (E1)

R

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

8

Wielkość modułu (Wielkość modułu)

E25

Pozostała ilość doszlifowania (OAL)

139,7 mm

Pozostała ilość doszlifowania (B4)

139,7 mm

Długość całkowita (l₁)

5,5 inch

Forma oprawki, po stronie obrabianego przedmiotu (C52)

3

Typ oprawki, po stronie obrabianego przedmiotu (C51)

PMA

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

L025

Szerokość promieniowa (RADW)

30,5 mm

Szerokość funkcjonalna (B73)

25 mm

Szerokość promieniowa (B92)

30,5 mm

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

L025

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

PMA03CL025****

Identyfikator obrazu (BLD)

512999

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

PMA03CL025****

Wysokość funkcjonalna (HF)

5,4 mm

Długość funkcjonalna (LF)

134,2 mm

Identyfikator obrazu (TSYC)

MSS-ISO-MODULAR-R-INCH-90

Długość funkcjonalna (B71)

134,2 mm

Wysokość funkcjonalna (B72)

5,4 mm

Identyfikujący numer zamówienia (J21)

MSS-E25R90-16-E

Nazwa produktu (J22)

8114

Oznaczenie narzędzia (Oznaczenie)

MSS-E25R90-16-E

Szerokość użytkowa (f)

0,984 inch
