MSS-E32R00-3225N

1 032.36 PLN

Walter

5009171

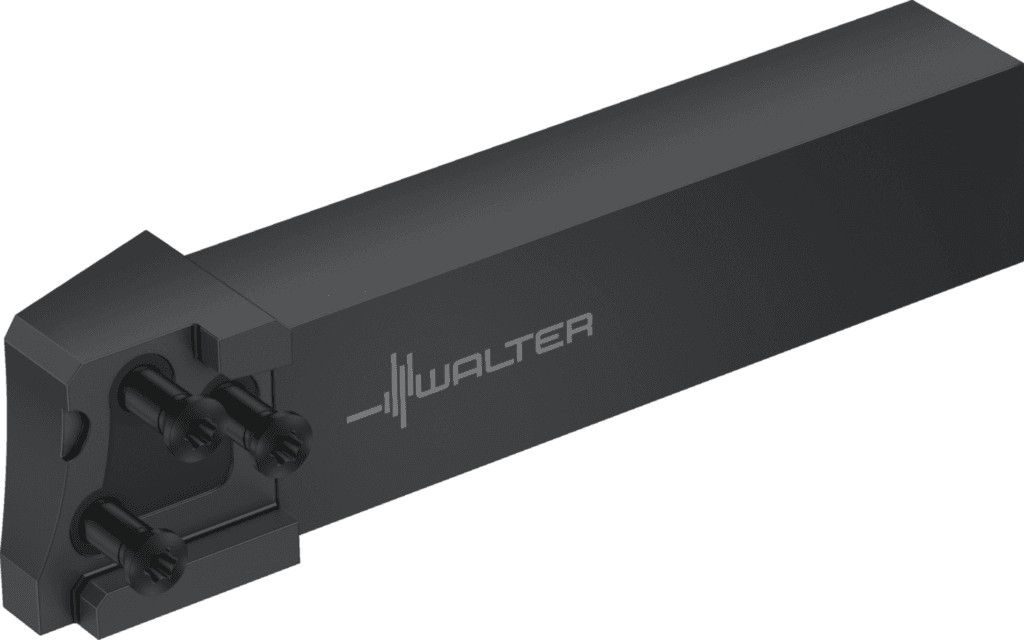

Narzędzie z chwytem – modułowe MSS- MSS-E32R00-3225N

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Długość wspornika (LPR)

38,5 mm

Typ formy Strona elementu obrabianego (FMT)

EXT

Norma (J1)

-

Średnia oprawki, po stronie maszyny (C3)

32 mm

Długość funkcjonalna (B71)

160 mm

Długość funkcjonalna (LF)

160 mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Typ montażu, po stronie maszyny (C11)

VKT

Dokładność po stronie maszyny (CUBPMS)

A

Długość wspornika (B3)

38,5 mm

Zastosowanie

Rowkowanie / Odcinanie

Szerokość chwytu (B)

25 mm

Kierunek skrawania (E1)

R

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

8

Wielkość modułu (Wielkość modułu)

E32

Wysokość chwytu (H)

32 mm

Wysokość chwytu (h = h₁)

32 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

3225

Rozmiar montażowy, po stronie maszyny (C2)

3225

Kodowanie złącza, po stronie maszyny (J6)

VKT01A3225

Forma oprawki, po stronie obrabianego przedmiotu (C52)

3

Szerokość funkcjonalna (WF)

25,5 mm

Szerokość funkcjonalna (B73)

25,5 mm

Szerokość użytkowa (f)

25,5 mm

Typ oprawki, po stronie obrabianego przedmiotu (C51)

PMA

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

R032

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

R032

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

PMA03CR032****

Szerokość promieniowa (RADW)

31 mm

Szerokość promieniowa (B92)

31 mm

Masa (ciężar) (WT)

1,129 kg

Masa (ciężar) (D7)

1,129 kg

Identyfikator obrazu (BLD)

512999

Nazwa produktu (J22)

667

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

PMA03CR032****

Wysokość funkcjonalna (HF)

6,5 mm

Wysokość funkcjonalna (B72)

6,5 mm

Identyfikator obrazu (TSYC)

MSS-ISO-MODULAR-R

Pozostała ilość doszlifowania (OAL)

165,5 mm

Pozostała ilość doszlifowania (B4)

165,5 mm

Długość całkowita (l₁)

165,5 mm

Identyfikujący numer zamówienia (J21)

MSS-E32R00-3225N

Oznaczenie narzędzia (Oznaczenie)

MSS-E32R00-3225N
