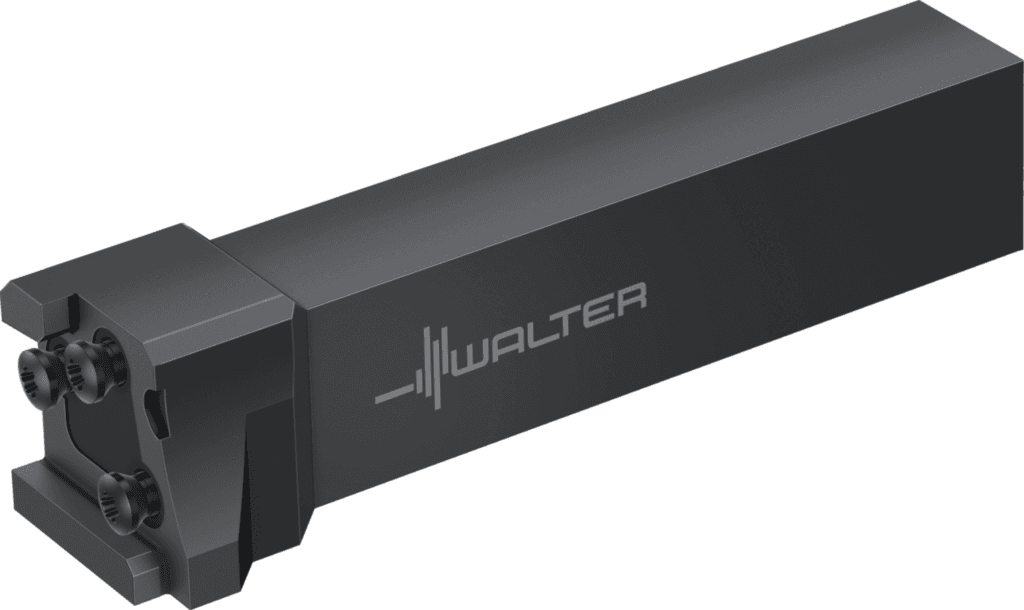

MSS-E32R90-3225N

1 032.36 PLN

Walter

5009357

Narzędzie z chwytem – modułowe MSS-...90 MSS-E32R90-3225N

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Typ formy Strona elementu obrabianego (FMT)

EXT

Norma (J1)

-

Długość funkcjonalna (B71)

154,5 mm

Średnia oprawki, po stronie maszyny (C3)

32 mm

Pozostała ilość doszlifowania (OAL)

160 mm

Długość całkowita (l₁)

160 mm

Długość wspornika (B3)

34 mm

Długość wspornika (LPR)

34 mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Typ montażu, po stronie maszyny (C11)

VKT

Dokładność po stronie maszyny (CUBPMS)

A

Szerokość użytkowa (f)

32 mm

Zastosowanie

Rowkowanie / Odcinanie

Szerokość chwytu (B)

25 mm

Kierunek skrawania (E1)

R

Masa (ciężar) (WT)

1,172 kg

Masa (ciężar) (D7)

1,172 kg

Pozostała ilość doszlifowania (B4)

160 mm

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

8

Szerokość funkcjonalna (WF)

32 mm

Szerokość funkcjonalna (B73)

32 mm

Wielkość modułu (Wielkość modułu)

E32

Wysokość chwytu (H)

32 mm

Wysokość chwytu (h = h₁)

32 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

3225

Rozmiar montażowy, po stronie maszyny (C2)

3225

Kodowanie złącza, po stronie maszyny (J6)

VKT01A3225

Forma oprawki, po stronie obrabianego przedmiotu (C52)

3

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

L032

Typ oprawki, po stronie obrabianego przedmiotu (C51)

PMA

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

L032

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

PMA03CL032****

Identyfikator obrazu (BLD)

512999

Nazwa produktu (J22)

8114

Wysokość funkcjonalna (HF)

6,5 mm

Długość funkcjonalna (LF)

154,5 mm

Szerokość promieniowa (RADW)

37,5 mm

Wysokość funkcjonalna (B72)

6,5 mm

Szerokość promieniowa (B92)

37,5 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

PMA03CL032****

Identyfikator obrazu (TSYC)

MSS-ISO-MODULAR-R-90

Identyfikujący numer zamówienia (J21)

MSS-E32R90-3225N

Oznaczenie narzędzia (Oznaczenie)

MSS-E32R90-3225N
