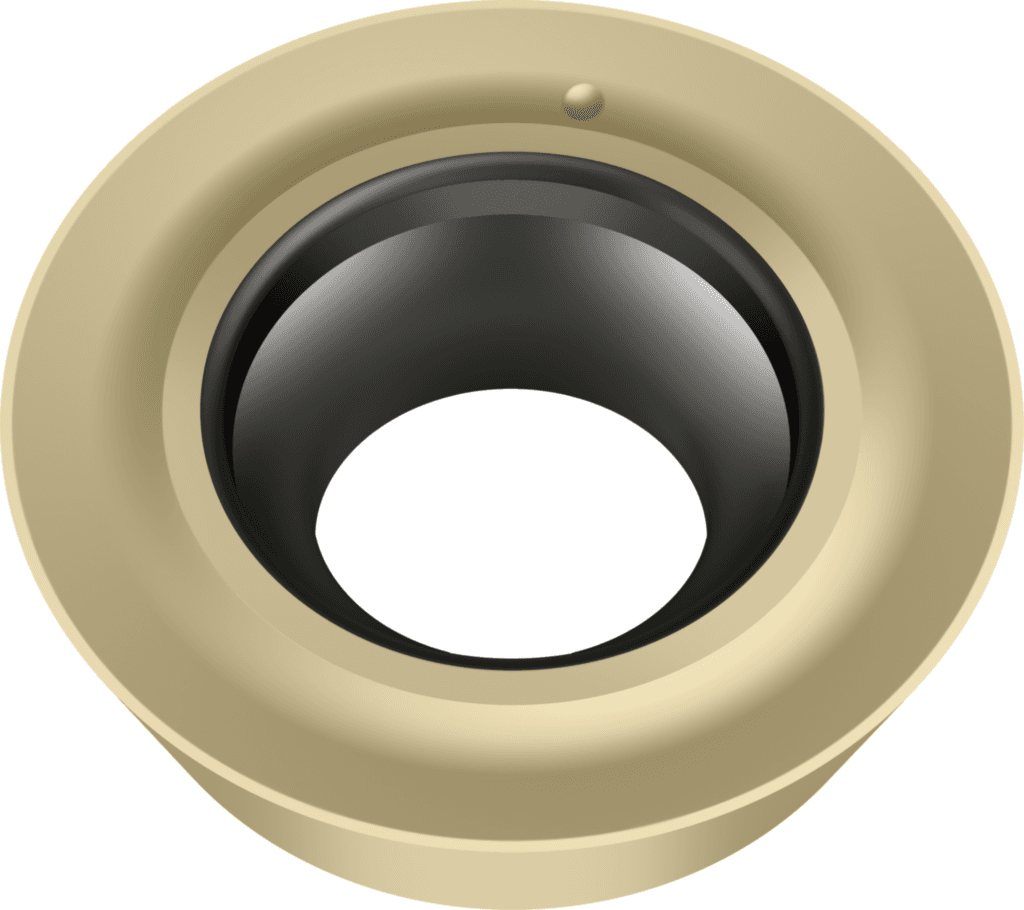

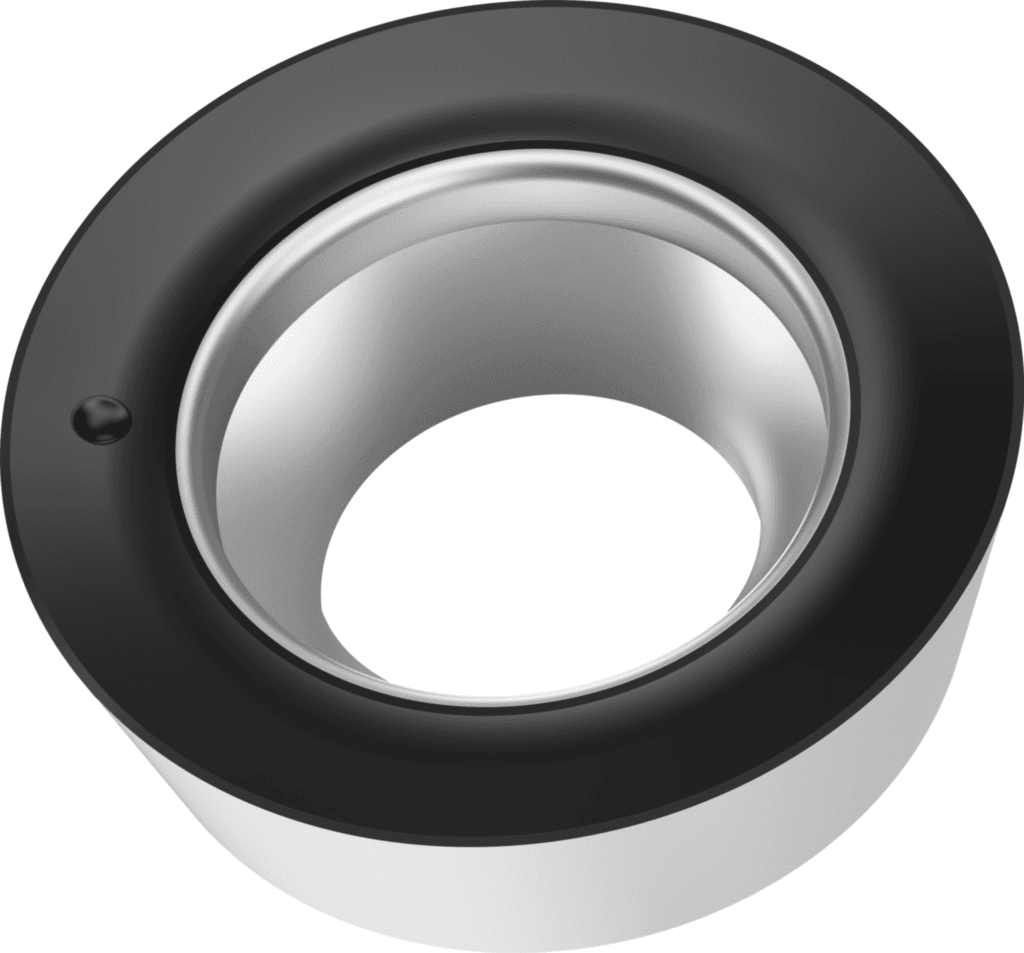

RDMX1003M0-D57 WKP35S

71.78 PLN

Walter

7924045

Okrągłe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,002 kg

Zastosowanie

Frezowanie

Identyfikator obrazu (BLD)

10

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Masa (ciężar) (D75)

0,002 kg

Wysokość krawędzi skrawającej (S)

3,18 mm

Grubość płytki (S1)

3,18 mm

Wysokość krawędzi skrawającej (C1)

3,18 mm

Grubość płytki (G4)

3,18 mm

Grubość płytki (s)

3,18 mm

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35S

Oznaczenie materiału skrawającego producenta (H3)

WKP35S

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Kąt natarcia (D7)

10 °

Łamacz wiórów, oznaczenie producenta (E9)

D57

Klasa tolerancji płytki (Klasa tolerancji)

M

Liczba narożników tnących (CNC)

4

Okrąg wpisany (IC)

10 mm

Promień naroża (RE)

5 mm

Kodowanie siedziska płytowego (SSC)

10

Okrąg wpisany (B3)

10 mm

Średnica koła wpisanego (d)

10 mm

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Średnica chwytu (d₁)

4,4 mm

Nazwa produktu (J22)

5085

Kodowanie złącza płytki skrawającej (IIC)

WR$$RD1003M03NB$$M0

Kodowanie złącza, po stronie maszyny (J6)

WR$$RD1003M03NB$$M0

Identyfikator obrazu (TSYC)

RDMX-D57

Oznaczenie wg normy (J11)

RDMX1003M0

Identyfikujący numer zamówienia (J21)

RDMX1003M0-D57 WKP35S

Designation (Oznaczenie)

RDMX1003M0-D57 WKP35S
