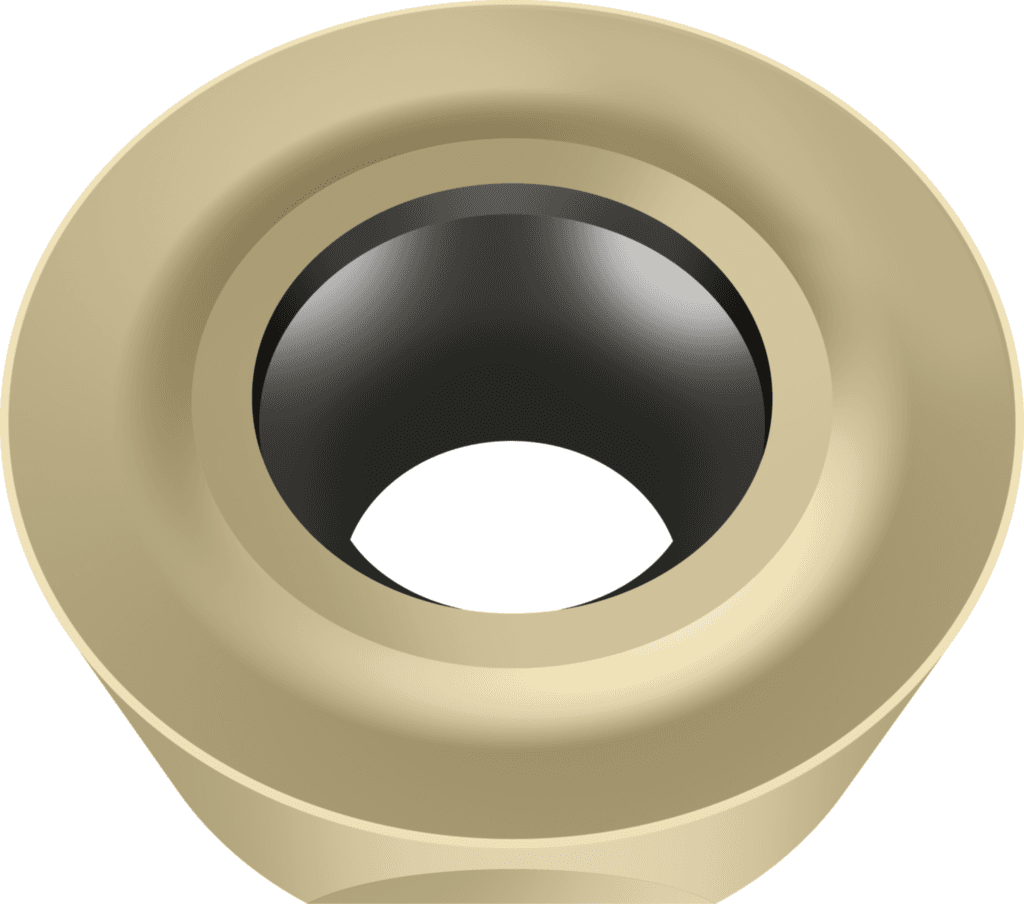

ROHX1204M0-D57 WKP35G

135.16 PLN

Walter

7347375

Okrągłe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,005 kg

Kodowanie siedziska płytowego (SSC)

12

Zastosowanie

Frezowanie

Identyfikator obrazu (BLD)

10

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Grubość płytki (s)

4,76 mm

Główne zastosowanie

P / K

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

11 °

Masa (ciężar) (D75)

0,005 kg

Główny kąt przyłożenia (α)

11 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Klasa tolerancji (TC)

H

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Kąt natarcia (D7)

10 °

Łamacz wiórów, oznaczenie producenta (E9)

D57

Liczba narożników tnących (CNC)

4

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

11 °

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Promień naroża (RE)

6 mm

Okrąg wpisany (IC)

12 mm

Okrąg wpisany (B3)

12 mm

Pokrycie / powierzchnia (COATING)

TiAlN+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35G

Oznaczenie materiału skrawającego producenta (H3)

WKP35G

Pokrycie / powierzchnia (H5)

TiAlN+TiN

Kodowanie złącza płytki skrawającej (IIC)

WR$$RO1204M03NB$$M0

Nazwa produktu (J22)

566

Kodowanie złącza, po stronie maszyny (J6)

WR$$RO1204M03NB$$M0

Średnica chwytu (d₁)

4,4 mm

Średnica koła wpisanego (d)

12 mm

Identyfikator obrazu (TSYC)

ROHX-D57

Oznaczenie wg normy (J11)

ROHX1204M0

Identyfikujący numer zamówienia (J21)

ROHX1204M0-D57 WKP35G

Designation (Oznaczenie)

ROHX1204M0-D57 WKP35G
