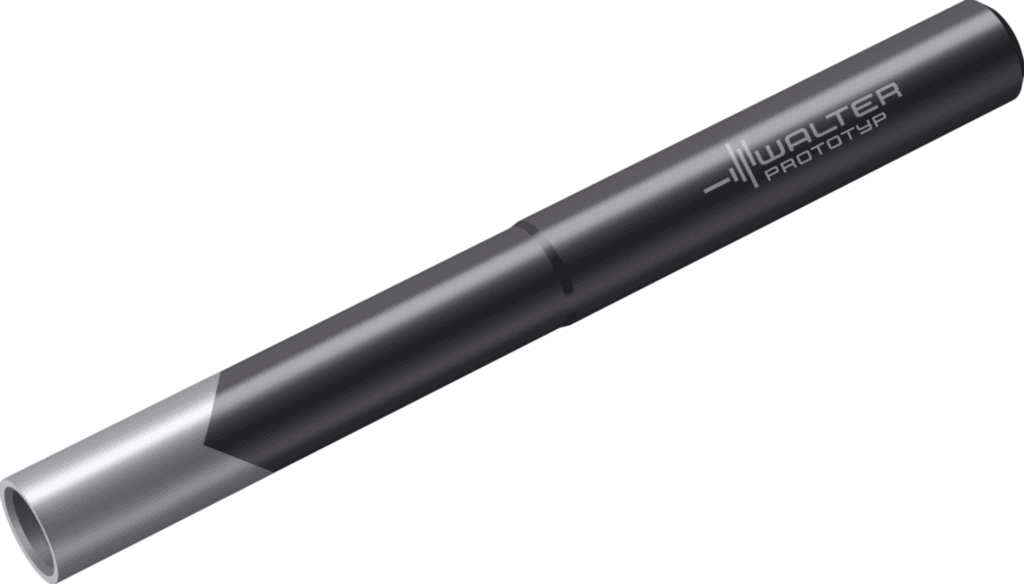

AK610.UZ13.E12.032C

2 602.20 PLN

Walter

5835472

Oprawka DIN 6535 HA

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

120

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Rozmiar montażowy, po stronie maszyny (C2)

500

Typ formy Strona elementu obrabianego (FMT)

INT

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Typ montażu, po stronie maszyny (CCTMS)

ZYL

Typ montażu, po stronie maszyny (C11)

ZYL

Norma (J1)

-

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Masa (ciężar) (WT)

0,165 kg

Masa (ciężar) (D7)

0,165 kg

Wersja oprawki, po stronie maszyny (C14)

3

Średnia oprawki, po stronie maszyny (C3)

12,7 mm

Długość trzonka (C4)

80 mm

Dokładność po stronie maszyny (CUBPMS)

R

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Długość funkcjonalna (LF)

101,6 mm

Pozostała ilość doszlifowania (OAL)

101,6 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-101,6 mm

Długość całkowita (l₁)

4 inch

średnica korpusu (BD)

mm

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

B

Długość trzonka (LS)

80 mm

Identyfikator obrazu (BLD)

513124

Kod wielkości połączenia (d₁)

0.500

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

120

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

4

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

SAC

Ciśnienie czynnika chłodzącego (CP)

100 MPa

Typ oprawki, po stronie obrabianego przedmiotu (C51)

SAC

Forma oprawki, po stronie obrabianego przedmiotu (C52)

4

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

SAC04B0120****

Moment obrotowy (TQ)

15 Nm

Kod wielkości połączenia (d₁₁)

E12

Długość użytkowa (l₄)

1,25 inch

Średnica oprawki, min. / średnica nominalna, po stronie obrabianego przedmiotu (C711)

h6

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01R5000h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL01R5000h$06

Długość funkcjonalna (B71)

101,6 mm

Długość wspornika (B3)

56,3 mm

Długość wspornika (LPR)

56,3 mm

Nazwa produktu (J22)

6

Długość 2 (B2)

32 mm

Identyfikator obrazu (TSYC)

AK610-UC-A

Pozostała ilość doszlifowania (B4)

101,6 mm

średnica korpusu (A1)

12,2 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

SAC04B0120****

Średnica zewnętrzna 2 (A2)

12,2 mm

Długość średnicy zewnętrznej 1 (B1)

31,75 mm

Identyfikujący numer zamówienia (J21)

AK610.UZ13.E12.032C

Oznaczenie narzędzia (Oznaczenie)

AK610.UZ13.E12.032C

Ciężar (WT)

0,364 lbs
