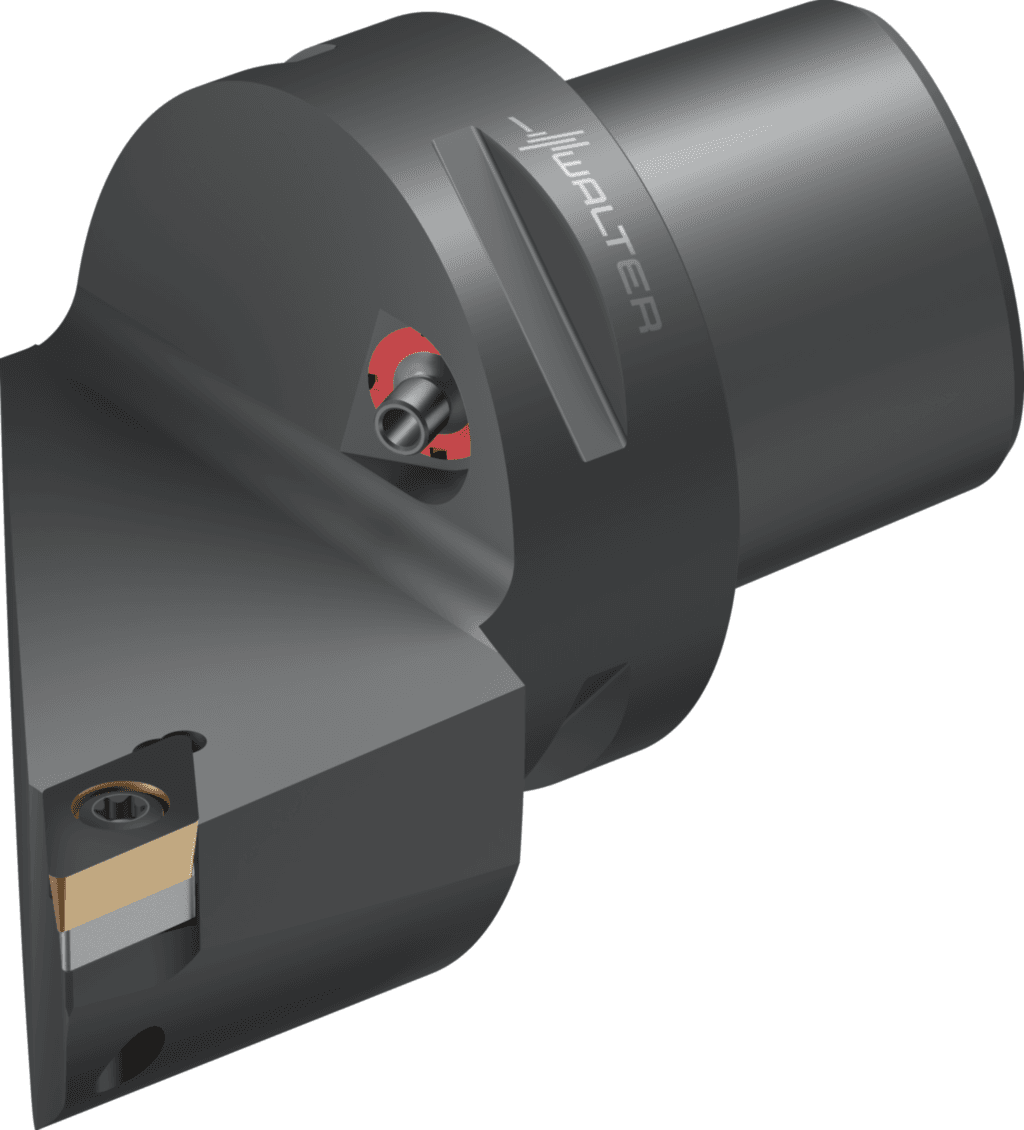

C3-SDJCR-22040-07

1 511.30 PLN

Walter

5017080

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

320

Kod wielkości połączenia (d₁)

C3

Długość użytkowa (l₄)

40 mm

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Długość funkcjonalna (LF)

40 mm

Pozostała ilość doszlifowania (OAL)

59 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Wysokość funkcjonalna (A4)

0 mm

Kąt padania (E1)

93 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Prostopadły kąt natarcia (GAMO)

0 °

Kąt padania (KAPR)

93 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Długość funkcjonalna (A3)

40 mm

Identyfikator obrazu (BLD)

8

Pozostała ilość doszlifowania (B5)

59 mm

Długość wspornika (B3)

59 mm

Długość wspornika (LPR)

59 mm

Masa (ciężar) (WT)

0,189 kg

Masa (ciężar) (D7)

0,189 kg

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Moment obrotowy (TQ)

0,9 Nm

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt przystawienia (KAPR)

93 °

Kąt nachylenia (λ_s)

0 °

Kąt frezowania wgłębnego maks. (RMPX)

30 °

Wstawić kod kształtu (SC)

D

Kodowanie siedziska płytowego (SSC)

7

Długość krawędzi (A1)

7,7 mm

Kąt naroża płytki skrawającej (E3)

55 °

Kodowanie złącza płytki skrawającej (J41)

ISO$DC0702003******

Wielkość gniazda płytki (Insert seat size)

7

Możliwe płytki skrawające (Typ)

DC .. 0702 ..

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

22 mm

Szerokość użytkowa (f)

22 mm

Średnica wiercenia min. (DMIN)

70 mm

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0320

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-22 mm

Oznaczenie płytki skrawającej (J42)

DCMT 07 02 04

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Szerokość funkcjonalna (WF)

22 mm

Oznaczenie płytki skrawającej (MIID)

DCMT 07 02 04

Ciężar (WT)

0,189 kg

Średnica min. (D_min2)

116 mm

Identyfikator obrazu (TSYCISO)

SDJCR-CAPTO-AUSSEN

Nazwa produktu (J22)

163

Średnica min. (D_min)

70 mm

Identyfikujący numer zamówienia (J21)

C3-SDJCR-22040-07

Oznaczenie narzędzia (Oznaczenie)

C3-SDJCR-22040-07
