C3-SVHBL-22040-11

1 511.30 PLN

Walter

5336089

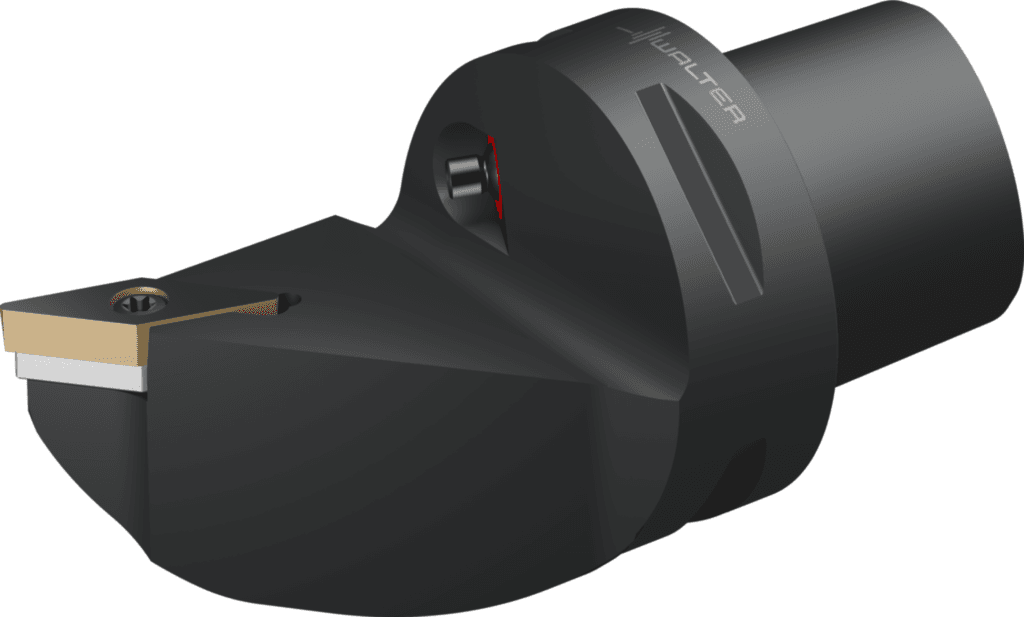

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

320

Kod wielkości połączenia (d₁)

C3

Długość użytkowa (l₄)

40 mm

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

320

Długość funkcjonalna (LF)

40 mm

Pozostała ilość doszlifowania (OAL)

59 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-40 mm

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Długość funkcjonalna (A3)

40 mm

Identyfikator obrazu (BLD)

8

Pozostała ilość doszlifowania (B5)

59 mm

Masa (ciężar) (WT)

0,172 kg

Masa (ciężar) (D7)

0,172 kg

Długość wspornika (B3)

59 mm

Długość wspornika (LPR)

59 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Wstawić kod kształtu (SC)

V

Moment obrotowy (TQ)

0,9 Nm

Kąt naroża płytki skrawającej (E3)

35 °

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$VC1103003******

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

11

Możliwe płytki skrawające (Typ)

VB .. 1103 ..

kierunek (HAND)

L

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

22 mm

Szerokość użytkowa (f)

22 mm

Ciężar (WT)

0,172 kg

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0320

Kąt przystawienia (KAPR)

107,5 °

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Oznaczenie płytki skrawającej (J42)

VBMT 11 03 04

Kąt frezowania wgłębnego maks. (RMPX)

35 °

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Szerokość funkcjonalna (WF)

22 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

22 mm

Kąt padania (KAPR)

17,5 °

Kąt padania (E1)

17,5 °

Średnica wiercenia min. (DMIN)

55 mm

Oznaczenie płytki skrawającej (MIID)

VBMT 11 03 04

Średnica min. (D_min)

55 mm

Nazwa produktu (J22)

170

Identyfikator obrazu (TSYCISO)

SVHBL-CAPTO-AUSSEN

Średnica min. (D_min2)

114 mm

Identyfikujący numer zamówienia (J21)

C3-SVHBL-22040-11

Oznaczenie narzędzia (Oznaczenie)

C3-SVHBL-22040-11
