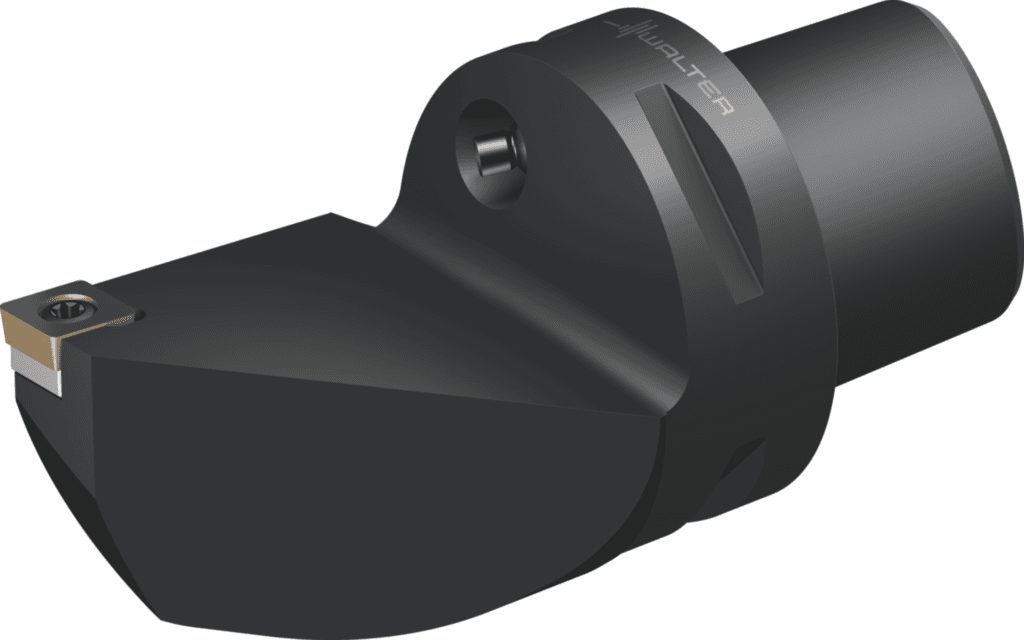

C4-SCLCL-27050-12

1 511.30 PLN

Walter

5335955

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Kod wielkości połączenia (d₁)

C4

Dokładność po stronie maszyny (CUBPMS)

C

Moment obrotowy (TQ)

3 Nm

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Pozostała ilość doszlifowania (OAL)

74 mm

Długość wspornika (LPR)

74 mm

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (KAPR)

95 °

Wstawić kod kształtu (SC)

C

Kąt padania (E1)

95 °

Kodowanie siedziska płytowego (SSC)

12

Kodowanie złącza płytki skrawającej (J41)

ISO$CC1204003******

Możliwe płytki skrawające (Typ)

CC .. 1204 ..

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Identyfikator obrazu (BLD)

8

Długość użytkowa (l₄)

50 mm

Długość wspornika (B3)

74 mm

Oznaczenie płytki skrawającej (J42)

CCMT 12 04 08

Długość funkcjonalna (LF)

50 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50 mm

Pozostała ilość doszlifowania (B5)

74 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Kąt przystawienia (KAPR)

95 °

Długość krawędzi (A1)

12,9 mm

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

27 mm

Szerokość użytkowa (f)

27 mm

Oznaczenie płytki skrawającej (MIID)

CCMT 12 04 08

Średnica wiercenia min. (DMIN)

140 mm

Norma (J1)

ISO26623-1

Masa (ciężar) (WT)

0,401 kg

Masa (ciężar) (D7)

0,401 kg

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Długość funkcjonalna (A3)

50 mm

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Szerokość funkcjonalna (WF)

27 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

27 mm

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Średnica min. (D_min2)

140 mm

Nazwa produktu (J22)

161

Średnica min. (D_min)

125 mm

Identyfikator obrazu (TSYCISO)

SCLCL-CAPTO-AUSSEN

Identyfikujący numer zamówienia (J21)

C4-SCLCL-27050-12

Oznaczenie narzędzia (Oznaczenie)

C4-SCLCL-27050-12

Ciężar (WT)

0,401 kg
