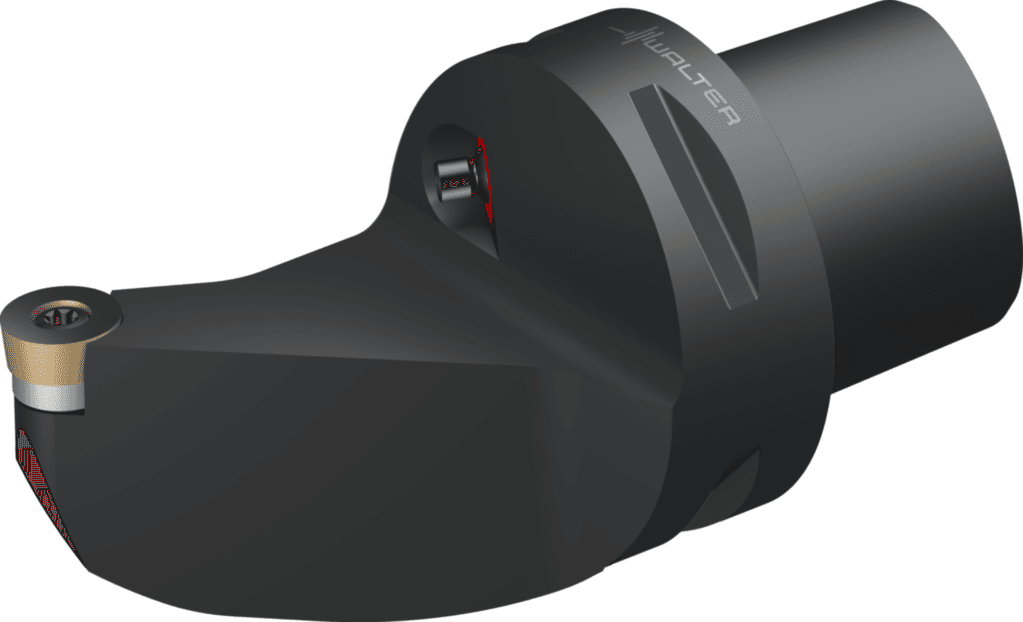

C4-SRSCL-27050-06

1 511.30 PLN

Walter

5012053

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Kod wielkości połączenia (d₁)

C4

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Pozostała ilość doszlifowania (OAL)

74 mm

Długość wspornika (LPR)

74 mm

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kodowanie siedziska płytowego (SSC)

6

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Identyfikator obrazu (BLD)

8

Długość użytkowa (l₄)

50 mm

Długość wspornika (B3)

74 mm

Długość funkcjonalna (LF)

50 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50 mm

Masa (ciężar) (WT)

0,358 kg

Masa (ciężar) (D7)

0,358 kg

Pozostała ilość doszlifowania (B5)

74 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Moment obrotowy (TQ)

0,9 Nm

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

kierunek (HAND)

L

Wielkość gniazda płytki (Insert seat size)

6

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

27 mm

Szerokość użytkowa (f)

27 mm

Wstawić kod kształtu (SC)

R

Norma (J1)

ISO26623-1

Kąt frezowania wgłębnego maks. (RMPX)

27 °

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Długość funkcjonalna (A3)

50 mm

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Szerokość funkcjonalna (WF)

27 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

27 mm

Kąt padania (KAPR)

0 °

Kąt padania (E1)

0 °

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Ciężar (WT)

0,358 kg

Średnica min. (D_min2)

140 mm

Nazwa produktu (J22)

166

Identyfikator obrazu (TSYCISO)

SRSCL-CAPTO-AUSSEN

Średnica wiercenia min. (DMIN)

160 mm

Oznaczenie płytki skrawającej (MIID)

RCMT 06 02 M0

Kodowanie złącza płytki skrawającej (J41)

ISO$RC0602M03****M0

Oznaczenie płytki skrawającej (J42)

RCMT 06 02 M0

Średnica min. (D_min)

160 mm

Możliwe płytki skrawające (Typ)

RC . T0602M0 ..

Identyfikujący numer zamówienia (J21)

C4-SRSCL-27050-06

Oznaczenie narzędzia (Oznaczenie)

C4-SRSCL-27050-06
