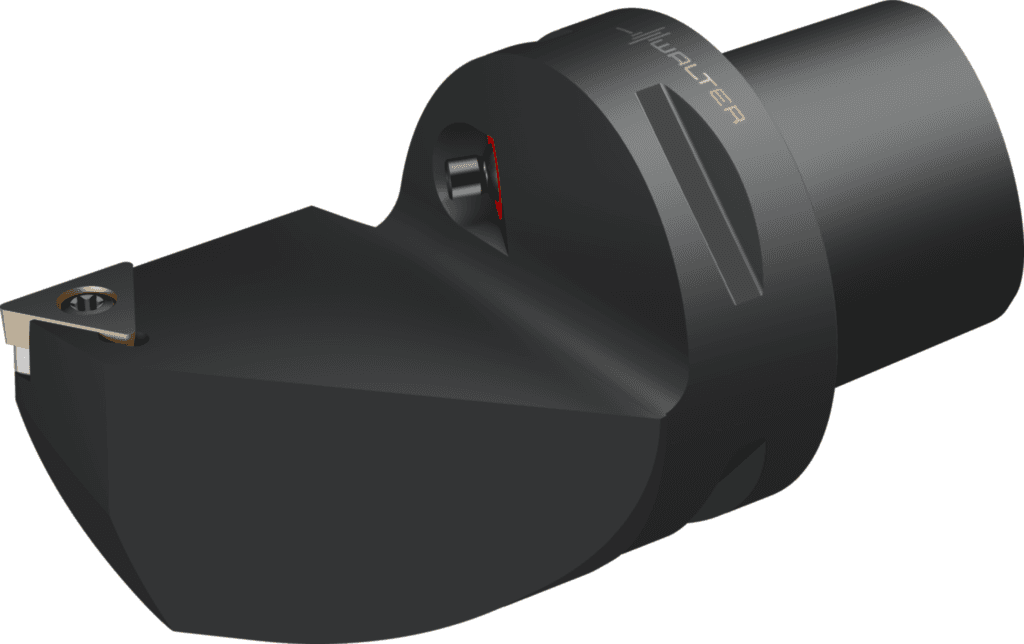

C4-STGCL-27050-11

1 511.30 PLN

Walter

5012089

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

400

Kod wielkości połączenia (d₁)

C4

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Pozostała ilość doszlifowania (OAL)

74 mm

Długość wspornika (LPR)

74 mm

Długość krawędzi (A1)

11 mm

Wysokość funkcjonalna (A4)

0 mm

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Kodowanie złącza płytki skrawającej (J41)

ISO$TC1102003******

Oznaczenie płytki skrawającej (J42)

TCMT 11 02 04

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Możliwe płytki skrawające (Typ)

TC .. 1102 ..

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Oznaczenie płytki skrawającej (MIID)

TCMT 11 02 04

Liczba możliwości wykorzystania (NOI)

400

Wstawić kod kształtu (SC)

T

Kodowanie siedziska płytowego (SSC)

11

Typ kąta ustawienia (E2)

B

Kierunek skrawania (HAND)

L

Kierunek skrawania (F1)

L

Identyfikator obrazu (BLD)

8

Długość użytkowa (l₄)

50 mm

Długość wspornika (B3)

74 mm

Długość funkcjonalna (LF)

50 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50 mm

Masa (ciężar) (WT)

0,387 kg

Masa (ciężar) (D7)

0,387 kg

Pozostała ilość doszlifowania (B5)

74 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

11

kierunek (HAND)

L

Kąt padania (KAPR)

91 °

Kąt padania (E1)

91 °

Proces obróbki (J8)

DDA

Kąt przystawienia (KAPR)

91 °

ciśnienie chłodziwa (CP)

80 bar

Szerokość funkcjonalna (A2)

27 mm

Szerokość użytkowa (f)

27 mm

Średnica min. (D_min)

90 mm

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0400

Długość funkcjonalna (A3)

50 mm

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Szerokość funkcjonalna (WF)

27 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

27 mm

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Ciężar (WT)

0,387 kg

Średnica min. (D_min2)

140 mm

Nazwa produktu (J22)

169

Identyfikator obrazu (TSYCISO)

STGCL-CAPTO-AUSSEN

Średnica wiercenia min. (DMIN)

90 mm

Identyfikujący numer zamówienia (J21)

C4-STGCL-27050-11

Oznaczenie narzędzia (Oznaczenie)

C4-STGCL-27050-11
