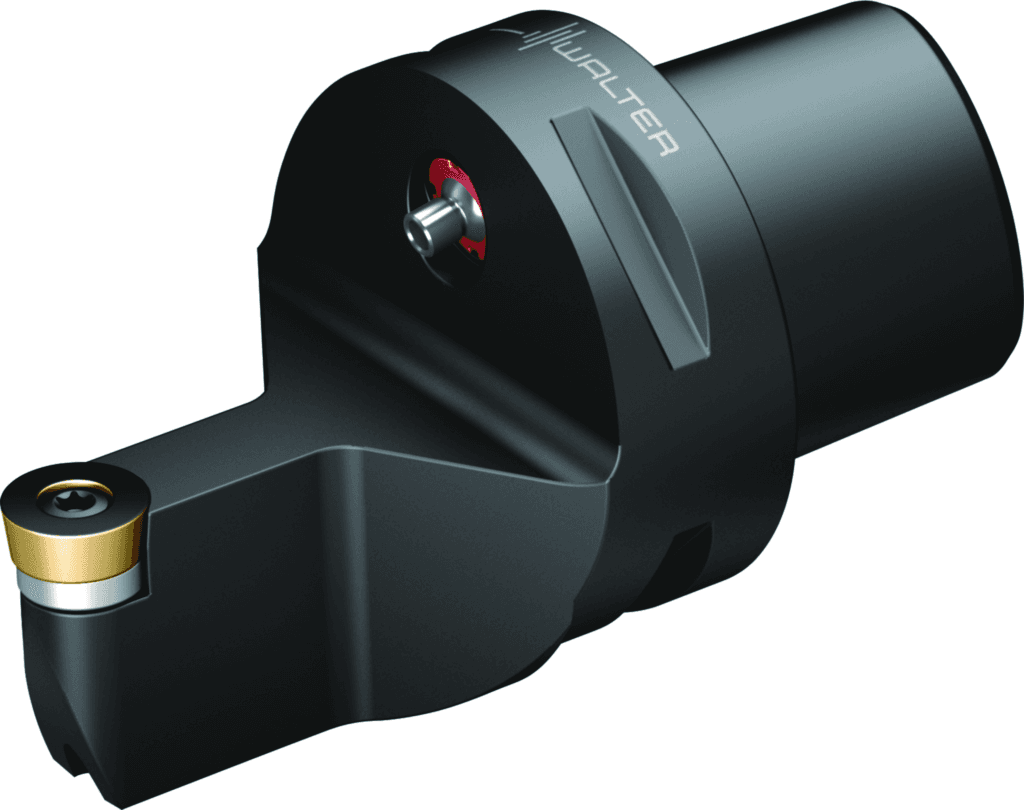

C5-SRDCN-00060-12

1 676.27 PLN

Walter

5335997

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

500

Kod wielkości połączenia (d₁)

C5

Dokładność po stronie maszyny (CUBPMS)

C

Moment obrotowy (TQ)

3 Nm

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Pozostała ilość doszlifowania (OAL)

90 mm

Kierunek skrawania (HAND)

N

Kierunek skrawania (F1)

N

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Szerokość funkcjonalna (WF)

6 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-6 mm

Szerokość funkcjonalna (A2)

6 mm

Szerokość użytkowa (f)

6 mm

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Kodowanie siedziska płytowego (SSC)

12

Długość wspornika (B3)

90 mm

Długość funkcjonalna (LF)

60 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-60 mm

Pozostała ilość doszlifowania (B5)

90 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

Kąt nachylenia (λ_s)

0 °

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Wstawić kod kształtu (SC)

R

Norma (J1)

ISO26623-1

Identyfikator obrazu (BLD)

15

kierunek (HAND)

N

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0500

Długość funkcjonalna (A3)

60 mm

Długość użytkowa (l₄)

60 mm

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Kąt padania (KAPR)

0 °

Kąt frezowania wgłębnego maks. (RMPX)

90 °

Masa (ciężar) (WT)

0,567 kg

Masa (ciężar) (D7)

0,567 kg

Kąt padania (E1)

0 °

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Ciężar (WT)

0,567 kg

Średnica min. (D_min2)

165 mm

Identyfikator obrazu (TSYCISO)

SRDC-CAPTO-AUSSEN

Nazwa produktu (J22)

6852

Oznaczenie płytki skrawającej (MIID)

RCMT 12 04 M0

Kodowanie złącza płytki skrawającej (J41)

ISO$RC1204M03****M0

Oznaczenie płytki skrawającej (J42)

RCMT 12 04 M0

Możliwe płytki skrawające (Typ)

RC . T1204M0 ..

Identyfikujący numer zamówienia (J21)

C5-SRDCN-00060-12

Oznaczenie narzędzia (Oznaczenie)

C5-SRDCN-00060-12
