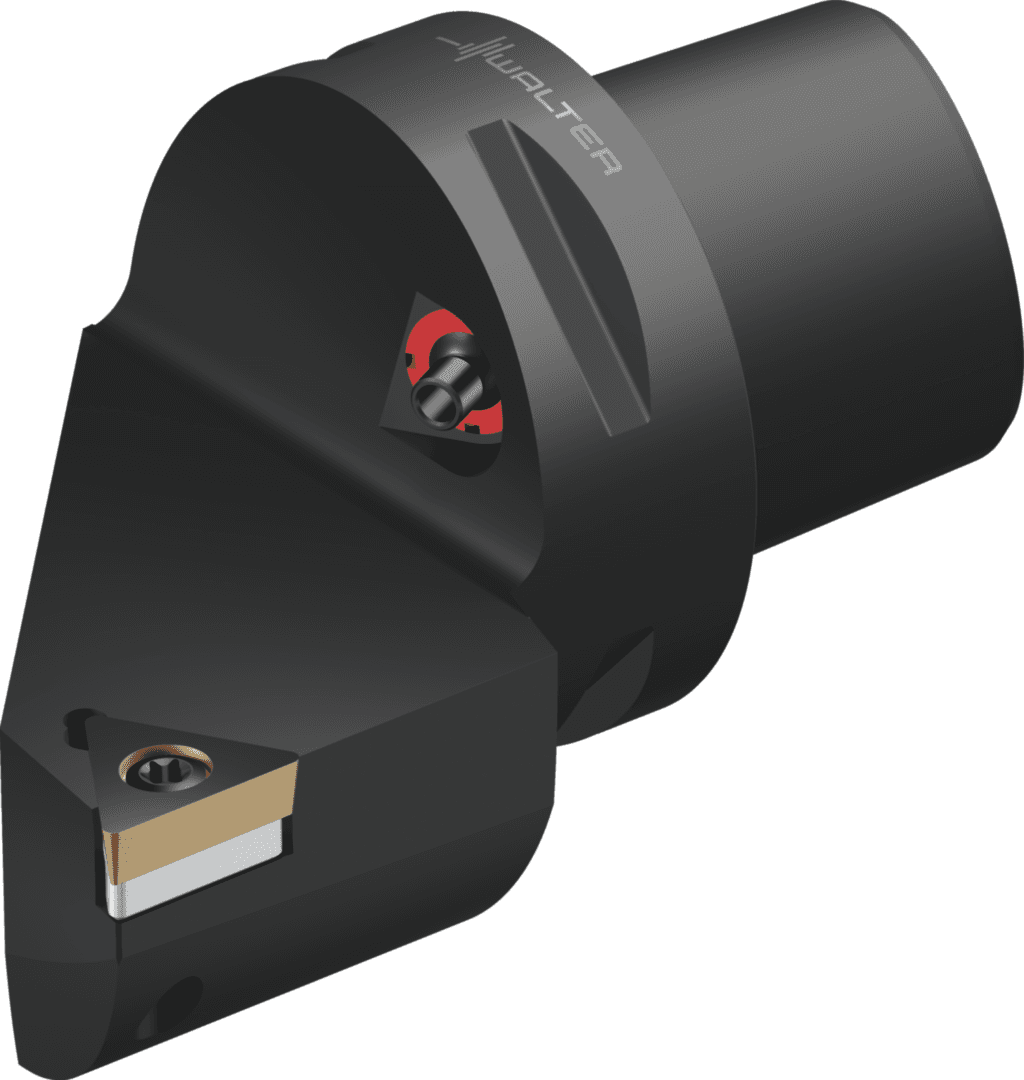

C5-STGCR-35060-16

1 676.27 PLN

Walter

5336085

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

500

Kod wielkości połączenia (d₁)

C5

Dokładność po stronie maszyny (CUBPMS)

C

Moment obrotowy (TQ)

3 Nm

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Pozostała ilość doszlifowania (OAL)

90 mm

Wysokość funkcjonalna (A4)

0 mm

Kąt naroża płytki skrawającej (E3)

60 °

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Wstawić kod kształtu (SC)

T

Typ kąta ustawienia (E2)

B

Identyfikator obrazu (BLD)

8

Długość wspornika (B3)

90 mm

Długość wspornika (LPR)

90 mm

Długość funkcjonalna (LF)

60 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-60 mm

Pozostała ilość doszlifowania (B5)

90 mm

Masa (ciężar) (WT)

0,729 kg

Masa (ciężar) (D7)

0,729 kg

Możliwe płytki skrawające (Typ)

TC .. 16T3 ..

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Kąt padania (KAPR)

91 °

Kodowanie siedziska płytowego (SSC)

16

Długość krawędzi (A1)

16,5 mm

Kąt padania (E1)

91 °

Kodowanie złącza płytki skrawającej (J41)

ISO$TC16T3003******

Proces obróbki (J8)

DDA

Kąt przystawienia (KAPR)

91 °

Wielkość gniazda płytki (Insert seat size)

16

ciśnienie chłodziwa (CP)

80 bar

Oznaczenie płytki skrawającej (MIID)

TCMT 16 T3 08

Oznaczenie płytki skrawającej (J42)

TCMT 16 T3 08

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0500

Długość funkcjonalna (A3)

60 mm

Szerokość funkcjonalna (WF)

35 mm

Szerokość funkcjonalna (A2)

35 mm

Szerokość użytkowa (f)

35 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-35 mm

Długość użytkowa (l₄)

60 mm

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Średnica wiercenia min. (DMIN)

165 mm

Średnica min. (D_min2)

165 mm

Identyfikator obrazu (TSYCISO)

STGCR-CAPTO-AUSSEN

Nazwa produktu (J22)

169

Średnica min. (D_min)

140 mm

Identyfikujący numer zamówienia (J21)

C5-STGCR-35060-16

Oznaczenie narzędzia (Oznaczenie)

C5-STGCR-35060-16

Ciężar (WT)

0,729 kg
