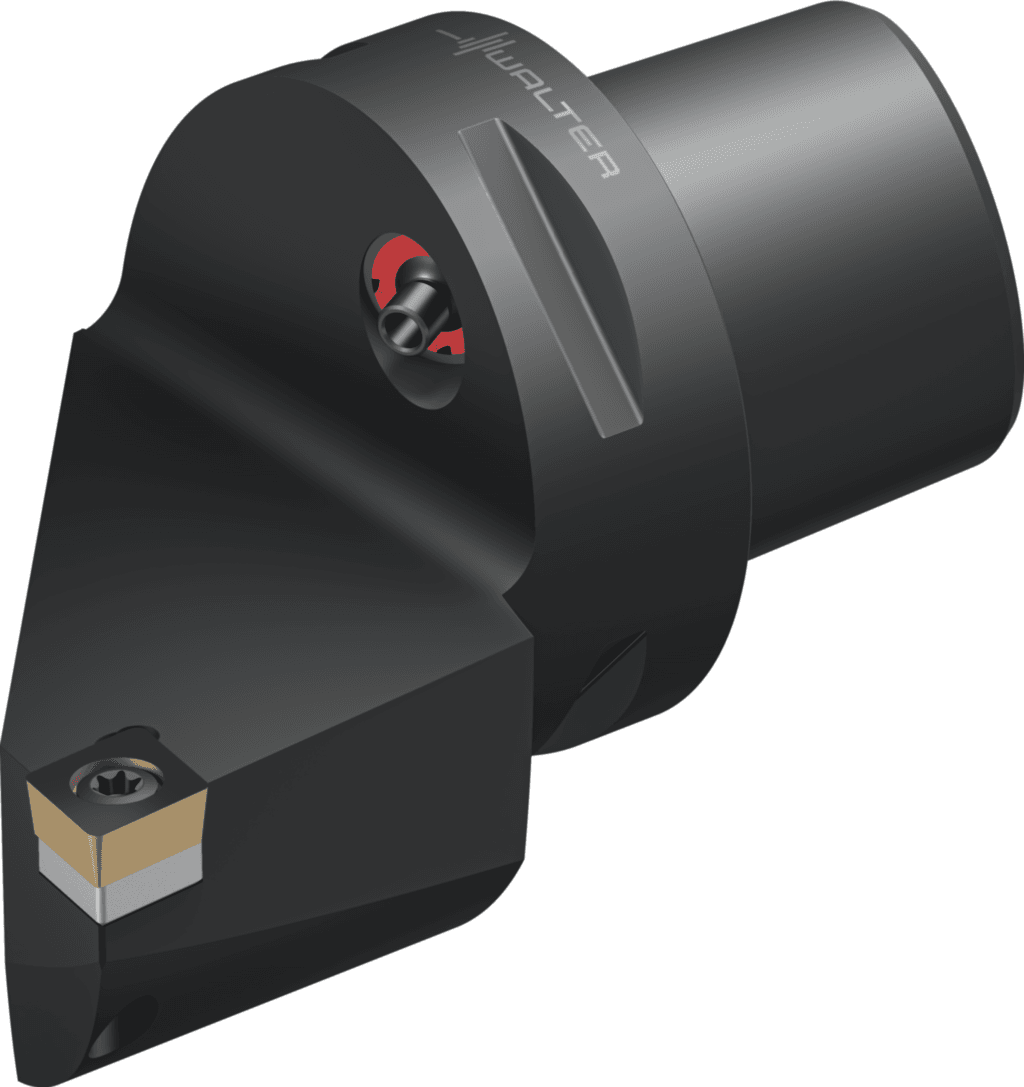

C6-SCLCR-45065-12

1 926.38 PLN

Walter

5335970

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

630

Kod wielkości połączenia (d₁)

C6

Długość użytkowa (l₄)

65 mm

Dokładność po stronie maszyny (CUBPMS)

C

Moment obrotowy (TQ)

3 Nm

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Długość funkcjonalna (LF)

65 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-65 mm

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Długość funkcjonalna (A3)

65 mm

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Kąt naroża płytki skrawającej (E3)

80 °

Typ kąta ustawienia (E2)

B

Kąt padania (KAPR)

95 °

Wstawić kod kształtu (SC)

C

Kąt padania (E1)

95 °

Kodowanie siedziska płytowego (SSC)

12

Kodowanie złącza płytki skrawającej (J41)

ISO$CC1204003******

Możliwe płytki skrawające (Typ)

CC .. 1204 ..

Identyfikator obrazu (BLD)

8

Oznaczenie płytki skrawającej (J42)

CCMT 12 04 08

Długość wspornika (B3)

103 mm

Ciężar (WT)

1,25 kg

Pozostała ilość doszlifowania (OAL)

103 mm

Pozostała ilość doszlifowania (B5)

103 mm

Długość wspornika (LPR)

103 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Kąt przystawienia (KAPR)

95 °

Długość krawędzi (A1)

12,9 mm

Wielkość gniazda płytki (Insert seat size)

12

ciśnienie chłodziwa (CP)

80 bar

Oznaczenie płytki skrawającej (MIID)

CCMT 12 04 08

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0630

Norma (J1)

ISO26623-1

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Masa (ciężar) (WT)

1,25 kg

Masa (ciężar) (D7)

1,25 kg

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-45 mm

Szerokość funkcjonalna (A2)

45 mm

Szerokość użytkowa (f)

45 mm

Szerokość funkcjonalna (WF)

45 mm

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Średnica wiercenia min. (DMIN)

190 mm

Średnica min. (D_min2)

190 mm

Identyfikator obrazu (TSYCISO)

SCLCR-CAPTO-AUSSEN

Identyfikujący numer zamówienia (J21)

C6-SCLCR-45065-12

Nazwa produktu (J22)

161

Średnica min. (D_min)

125 mm

Oznaczenie narzędzia (Oznaczenie)

C6-SCLCR-45065-12
