C6-SRSCR-45065-16

1 926.38 PLN

Walter

5336063

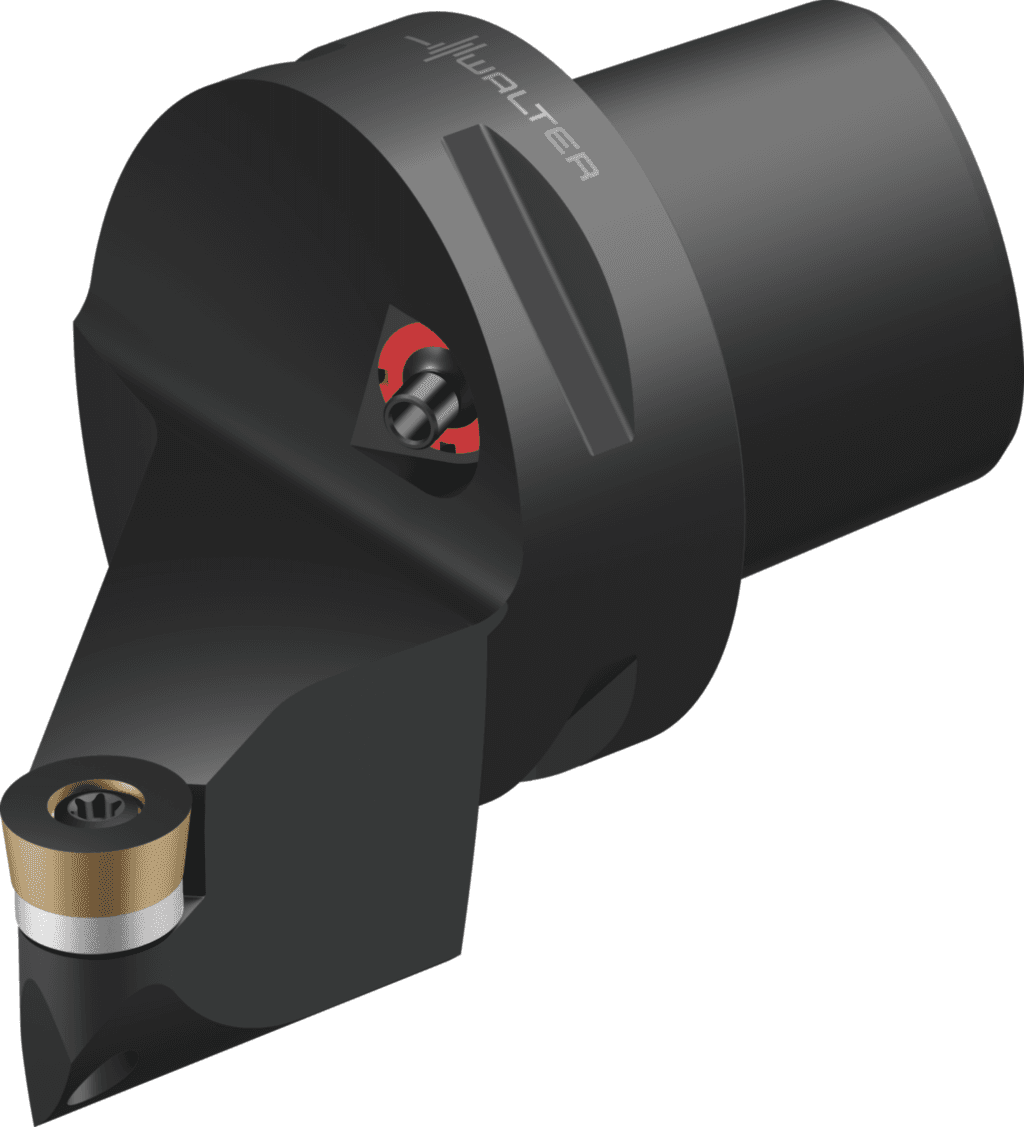

Oprawka tokarska – mocowanie za pomocą śruby C...

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Wysokość funkcjonalna (HF)

0 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (C11)

CCS

Rozmiar montażowy, po stronie maszyny (C2)

630

Kod wielkości połączenia (d₁)

C6

Długość użytkowa (l₄)

65 mm

Dokładność po stronie maszyny (CUBPMS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Długość funkcjonalna (LF)

65 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-65 mm

Wysokość funkcjonalna (A4)

0 mm

Prostopadły kąt natarcia (E4)

0 °

Kąt nachylenia (E5)

0 °

Rodzaj mocowania płytki skrawającej (F5)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-90

Długość funkcjonalna (A3)

65 mm

Prostopadły kąt natarcia (GAMO)

0 °

Kąt nachylenia (LAMS)

0 °

Liczba możliwości wykorzystania (NOI)

400

Typ kąta ustawienia (E2)

B

Moment obrotowy (TQ)

6,4 Nm

Identyfikator obrazu (BLD)

8

Masa (ciężar) (WT)

1,147 kg

Masa (ciężar) (D7)

1,147 kg

Długość wspornika (B3)

103 mm

Pozostała ilość doszlifowania (OAL)

103 mm

Pozostała ilość doszlifowania (B5)

103 mm

Długość wspornika (LPR)

103 mm

Zastosowanie

Toczenie

Strona maszyny typu forma (FMTMS)

EXT

Forma oprawki (F2)

G

Proces obróbki (J8)

DFA

Kąt natarcia prostokątny (γ)

0 °

kierunek (HAND)

R

Kąt nachylenia (λ_s)

0 °

Kodowanie siedziska płytowego (SSC)

16

Wielkość gniazda płytki (Insert seat size)

16

ciśnienie chłodziwa (CP)

80 bar

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0630

Średnica min. (D_min)

175 mm

Wstawić kod kształtu (SC)

R

Norma (J1)

ISO26623-1

Kąt frezowania wgłębnego maks. (RMPX)

27 °

Ciśnienie czynnika chłodzącego (CP)

80 MPa

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-45 mm

Szerokość funkcjonalna (A2)

45 mm

Szerokość użytkowa (f)

45 mm

Kąt padania (KAPR)

0 °

Kąt padania (E1)

0 °

Szerokość funkcjonalna (WF)

45 mm

Wyjście środka chłodząco-smarującego (CXSC)

6

Wyjście środka chłodząco-smarującego (H22)

6

Średnica wiercenia min. (DMIN)

190 mm

Średnica min. (D_min2)

190 mm

Identyfikator obrazu (TSYCISO)

SRSCR-CAPTO-AUSSEN

Nazwa produktu (J22)

166

Oznaczenie płytki skrawającej (MIID)

RCMT 16 06 M0

Kodowanie złącza płytki skrawającej (J41)

ISO$RC1606M03****M0

Oznaczenie płytki skrawającej (J42)

RCMT 16 06 M0

Możliwe płytki skrawające (Typ)

RC . T1606M0 ..

Identyfikujący numer zamówienia (J21)

C6-SRSCR-45065-16

Oznaczenie narzędzia (Oznaczenie)

C6-SRSCR-45065-16

Ciężar (WT)

1,147 kg
