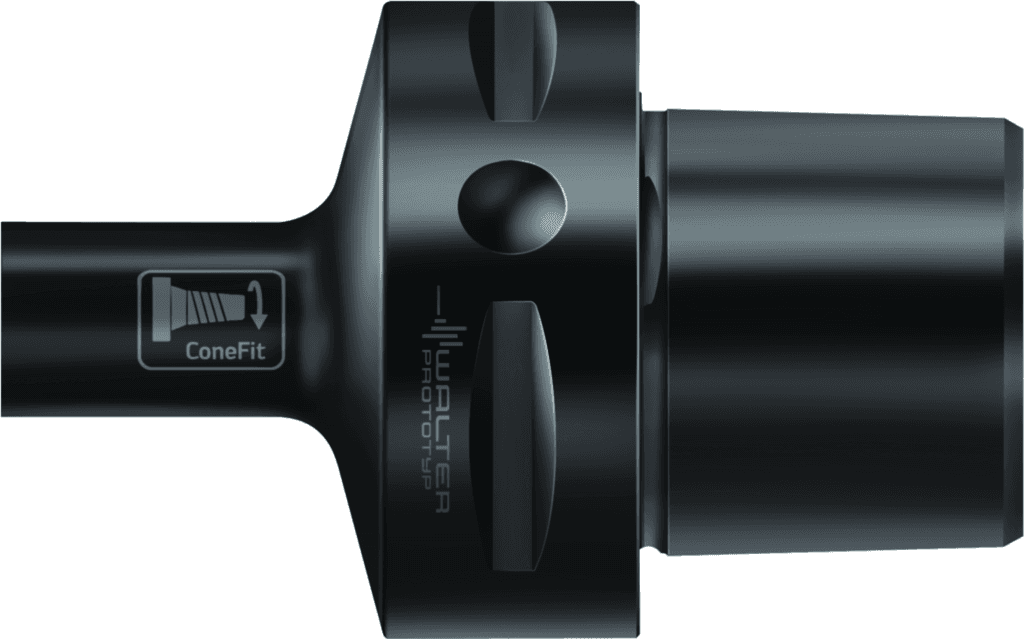

AK681.C5.E20.047

2 442.56 PLN

Walter

5930108

Oprawka Walter Capto TM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Pozostała ilość doszlifowania (OAL)

77 mm

Typ montażu, po stronie maszyny (C11)

CCS

Wyjście środka chłodząco-smarującego (CXSC)

1

Rozmiar montażowy, po stronie maszyny (C2)

500

Kod wielkości połączenia (d₁)

C5

Długość funkcjonalna (B71)

47 mm

Długość użytkowa (l₄)

47 mm

Typ montażu, po stronie maszyny (CCTMS)

CCS

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Długość funkcjonalna (LF)

47 mm

Długość wspornika (LPR)

47 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-47 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

500

Długość trzonka (LS)

30 mm

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

A

Długość wspornika (B3)

47 mm

Średnia oprawki, po stronie maszyny (C3)

50 mm

Długość trzonka (C4)

30 mm

Ciężar (WT)

0,52 kg

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

średnica korpusu (BD)

mm

Norma (J1)

ISO26623-1

Kodowanie złącza, po stronie maszyny (CCMS)

CCS01C0500

Kodowanie złącza, po stronie maszyny (J6)

CCS01C0500

Długość 2 (B2)

27 mm

Pozostała ilość doszlifowania (B4)

77 mm

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

200

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

200

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

4

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

SAC

Ciśnienie czynnika chłodzącego (CP)

100 MPa

Typ oprawki, po stronie obrabianego przedmiotu (C51)

SAC

Forma oprawki, po stronie obrabianego przedmiotu (C52)

4

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

SAC04A0200****

Moment obrotowy (TQ)

50 Nm

średnica korpusu (A1)

19,2 mm

Średnica zewnętrzna 2 (A2)

19,2 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

SAC04A0200****

Kod wielkości połączenia (d₁₁)

E20

długość użytkowa (l₁₆)

19 mm

Masa (ciężar) (D7)

0,523 kg

Masa (ciężar) (WT)

0,523 kg

Identyfikator obrazu (TSYC)

AK681

Identyfikator obrazu (BLD)

607124

Nazwa produktu (J22)

936

Długość średnicy zewnętrznej 1 (B1)

19 mm

Identyfikujący numer zamówienia (J21)

AK681.C5.E20.047

Oznaczenie narzędzia (Oznaczenie)

AK681.C5.E20.047
