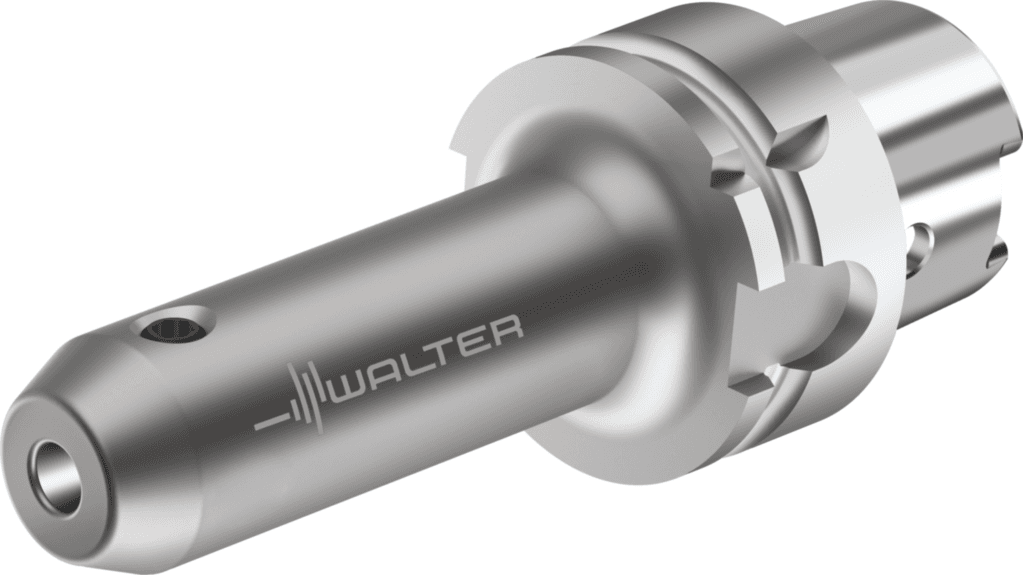

Oprawka Weldon DIN 69893-1 A AB044-H100-W12-080

1 165.40 PLN

Walter

8651435

Oprawka Weldon DIN 69893-1 A AB044-H • metryczny • d1=100 • d11=12 Narzędzie Wewnętrzne doprowadzanie chłodziwa;Wyważenie G2.5 przy 25 000 obr;Koncentryczność (L1) do 160 mm = 3 µm;Koncentryczność (L1) powyżej 160 mm = 4 µm;3 długości: 65, 120 i 160 mm;Do narzędzi z chwytem walcowym oraz z boczną powierzchnią zabierakową wg DIN 1835-B i DIN 6535-HB;Zakres średnic: 6–40 mm Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł motoryzacyjny, lotniczy, spożywczy, medyczny ;Możliwość zastosowania we wszystkich typowych centrach obróbczych;Nadaje się do narzędzi pełnowęglikowych;Frezowanie i wiercenie Korzyści Uniwersalne zastosowanie;Elastyczne zastosowanie dzięki zróżnicowanemu programowi produktów;Wszystkie adaptory z wewnętrznym doprowadzeniem chłodziwa;Wysoka dokładność ruchu obrotowego zapewniająca dłuższą trwałość i lepsze powierzchnie Interfejs HSK-A 63;HSK-A 100

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

120

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Długość funkcjonalna (B71)

80 mm

Długość użytkowa (l₄)

80 mm

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

ZYL

Jednostka akwizycji (CUB)

M

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

G

Długość funkcjonalna (LF)

80 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-80 mm

Długość wspornika (B3)

80 mm

Długość wspornika (LPR)

80 mm

Pozostała ilość doszlifowania (OAL)

130 mm

Masa (ciężar) (WT)

2,6 kg

Masa (ciężar) (D7)

2,6 kg

Ciężar (WT)

2,6 kg

Długość trzonka (LS)

50 mm

Długość trzonka (C4)

50 mm

Typ oprawki, po stronie obrabianego przedmiotu (C51)

ZYL

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

1

Średnica chwytu (d₁₁)

12 mm

Rozmiar montażowy, po stronie maszyny (C2)

1000

Rozmiar montażowy, po stronie maszyny (CZCMS)

1000

Zastosowanie

Wstrzymanie

Prędkość obrotowa, maks. (RPMX)

30000 1/min

Prędkość obrotowa, maks. (D6)

30000 1/min

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Numer normy cechy rzeczowej (NSM)

DIN4000-89

średnica korpusu (BD)

mm

Oznaczenie kształtu, numer normy (J11)

A

Średnica powierzchni styku po stronie obrabiarki (A4)

100 mm

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

10

Forma oprawki, po stronie obrabianego przedmiotu (C52)

10

Pozostała ilość doszlifowania (B4)

130 mm

Typ montażu, po stronie maszyny (CCTMS)

HSK

Typ montażu, po stronie maszyny (C11)

HSK

Norma (J1)

ISO12164-1

Kodowanie złącza, po stronie maszyny (CCMS)

HSK01C1000

Średnia oprawki, po stronie maszyny (C3)

100 mm

Kodowanie złącza, po stronie maszyny (J6)

HSK01C1000

Kod wielkości połączenia (d₁)

HSK-A100

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

120

Średnica oprawki, po stronie obrabianego przedmiotu (C71)

12 mm

Długość 2 (B2)

51 mm

długość użytkowa (l₁₆)

51 mm

Identyfikator obrazu (BLD)

504013

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

ZYL18R4724****

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

ZYL10G1200****

Identyfikator obrazu (TSYC)

AB044-H

Nazwa produktu (J22)

8407

Długość średnicy zewnętrznej 1 (B1)

13,31 mm

średnica korpusu (A1)

29,5 mm

Średnica zewnętrzna 2 (A2)

41,5 mm

Średnica korpusu (d₁₂)

41,5 mm

Identyfikujący numer zamówienia (J21)

AB044-H100-W12-080

Oznaczenie narzędzia (Oznaczenie)

AB044-H100-W12-080
