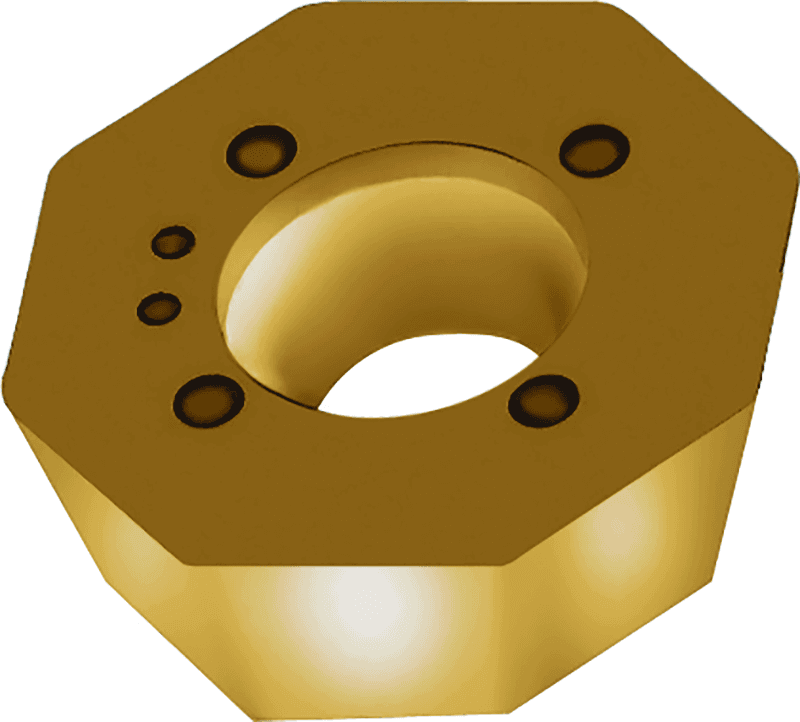

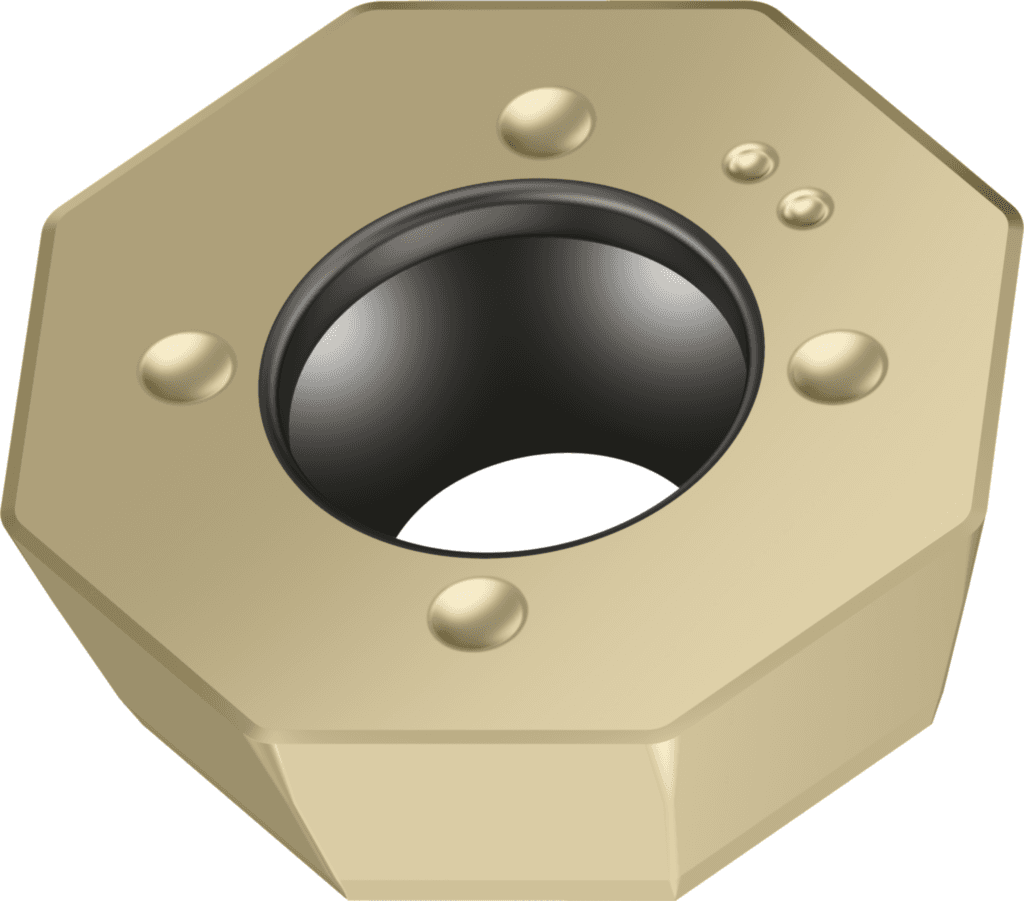

ODMW050408T-A27 WKP35G

125.90 PLN

Walter

7347323

Ośmiokątne pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,007 kg

Zastosowanie

Frezowanie

Identyfikator obrazu (BLD)

9

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Okrąg wpisany (IC)

12,7 mm

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Okrąg wpisany (B3)

12,7 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Promień naroża (D1)

0,8 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Klasa tolerancji (G1)

M

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Średnica koła wpisanego (d)

12,7 mm

Promień (R)

0,8 mm

Grubość płytki (s)

4,76 mm

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Masa (ciężar) (D75)

0,007 kg

Wykonanie ostrza (E41)

S

Kodowanie siedziska płytowego (SSC)

5

Kąt natarcia (D7)

0 °

Łamacz wiórów, oznaczenie producenta (E9)

A27

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Liczba narożników tnących (CNC)

8

Kąt naroża płytki skrawającej (EPSR)

135 °

Promień naroża (RE)

0,8 mm

Kąt naroża płytki skrawającej (A1)

135 °

Liczba możliwości wykorzystania (F2)

8

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Liczba krawędzi skrawających (Ilość płyt. skraw.)

8

Klasa tolerancji płytki (Klasa tolerancji)

M

Długość krawędzi (L)

5,26 mm

Długość krawędzi (B1)

5,26 mm

Długość krawędzi skrawającej (l)

5,26 mm

Pokrycie / powierzchnia (COATING)

TiAlN+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35G

Oznaczenie materiału skrawającego producenta (H3)

WKP35G

Pokrycie / powierzchnia (H5)

TiAlN+TiN

Identyfikator obrazu (TSYC)

ODMW-A27

Nazwa produktu (J22)

2

Kodowanie złącza płytki skrawającej (IIC)

WR$$OD0504083NB$$08

Oznaczenie wg normy (J11)

ODMW050408T

Kodowanie złącza, po stronie maszyny (J6)

WR$$OD0504083NB$$08

Identyfikujący numer zamówienia (J21)

ODMW050408T-A27 WKP35G

Designation (Oznaczenie)

ODMW050408T-A27 WKP35G
