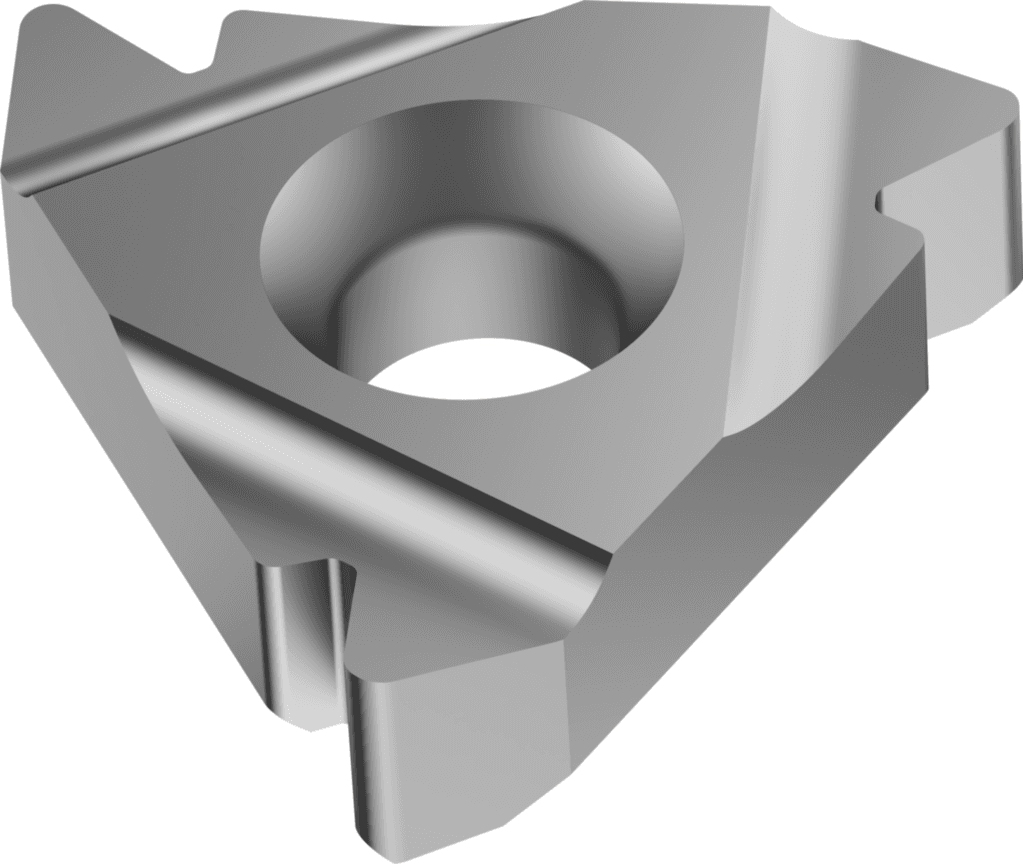

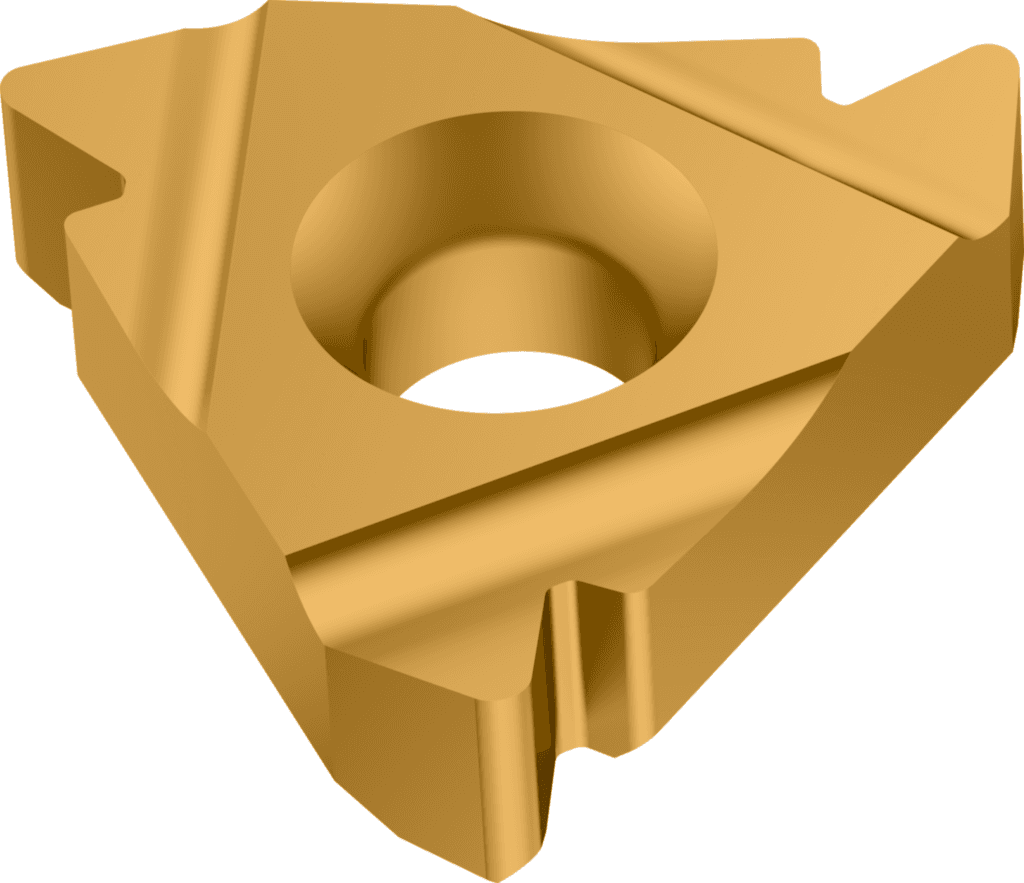

NTS-IL-16 0.50ISO WXM20

187.85 PLN

Walter

5012769

Płytki do toczenia gwintów wewnętrznych – profil pełny, metryczny ISO 60° NTS

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Norma (J1)

-

Kąt naroża płytki skrawającej (EPSR)

60 °

Wstawić kod kształtu (SC)

T

Masa (ciężar) (WT)

0,006 kg

Aplikacja dodatkowa

N / P / O

Identyfikator obrazu (BLD)

8

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Okrąg wpisany (IC)

9,525 mm

Średnica koła wpisanego (d)

9,525 mm

Masa (ciężar) (D75)

0,006 kg

Łamacz wiórów, oznaczenie producenta (E9)

A27

Dostępność

Narzędzia niedostępne z magazynu.

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Liczba narożników tnących (CNC)

3

Główne zastosowanie

M

Wersja płytki skrawającej (HAND)

L

Zastosowanie

Gwintowanie

Liczba ostrzy (CEDC)

3

Pokrycie / powierzchnia (COATING)

TiCN

Średnica otworu mocującego (D1)

3,85 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WXM20

Liczba zębów (NT)

1

Kąt profilu (PNA)

60 °

Wysokość krawędzi skrawającej (S)

3,6 mm

Grubość płytki (S1)

3,6 mm

Kierunek gwintu (THDH)

RIGHT

Profil częściowy/pełny (TPT)

F

Forma profilu (A1)

-

Kąt profilu (B5)

60 °

Normalny kąt przyłożenia, główna krawędź skrawająca (E1)

0 °

Liczba ostrzy (F2)

3

Liczba zębów (F3)

1

Profil częściowy/pełny (F4)

F

Okrąg wpisany (G3)

9,525 mm

Grubość płytki (G4)

3,6 mm

Średnica otworu mocującego (G6)

3,85 mm

Wysokość krawędzi skrawającej (G7)

3,6 mm

Kąt naroża płytki skrawającej (G8)

60 °

Oznaczenie materiału skrawającego producenta (H3)

WXM20

Pokrycie / powierzchnia (H5)

TiCN

Numer normy cechy rzeczowej (NSM)

DIN4000-77

Proces obróbki (J8)

DGI

Gwint zewnętrzny / wewnętrzny (TTP)

I

Wersja płytki skrawającej (E7)

L

Typ gwintu (THFT)

M

Skok gwintu (TP)

0,5 mm

Gwint zewnętrzny / wewnętrzny (F1)

I

Typ gwintu (A5)

M

Długość krawędzi skrawającej (l)

16 mm

Odstęp profilu Y (PDY)

0,6 mm

Odstęp profilu Y (A91)

0,6 mm

Odstęp profilu ex (X)

0,6 mm

Odstęp profilu X (PDX)

0,4 mm

Odstęp profilu X (A9)

0,4 mm

Odstęp profilu ey (Y)

0,4 mm

Identyfikator obrazu (TSYC)

NTS_I_VOLL_ISO

Nazwa produktu (J22)

423

Kodowanie złącza płytki skrawającej (IIC)

WR$$NTSI16$$3LB

Kodowanie złącza, po stronie maszyny (J6)

WR$$NTSI16$$3LB

Zwojność gwintu na cale (TPI)

50,8

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

-0,4 mm

Rzeczywista wysokość gwintu (h_min)

0,29 mm

Skok (Skok (P))

0,5 mm

Identyfikujący numer zamówienia (J21)

NTS-IL-16 0.50ISO WXM20

Oznaczenie narzędzia (Oznaczenie)

NTS-IL-16 0.50ISO WXM20
