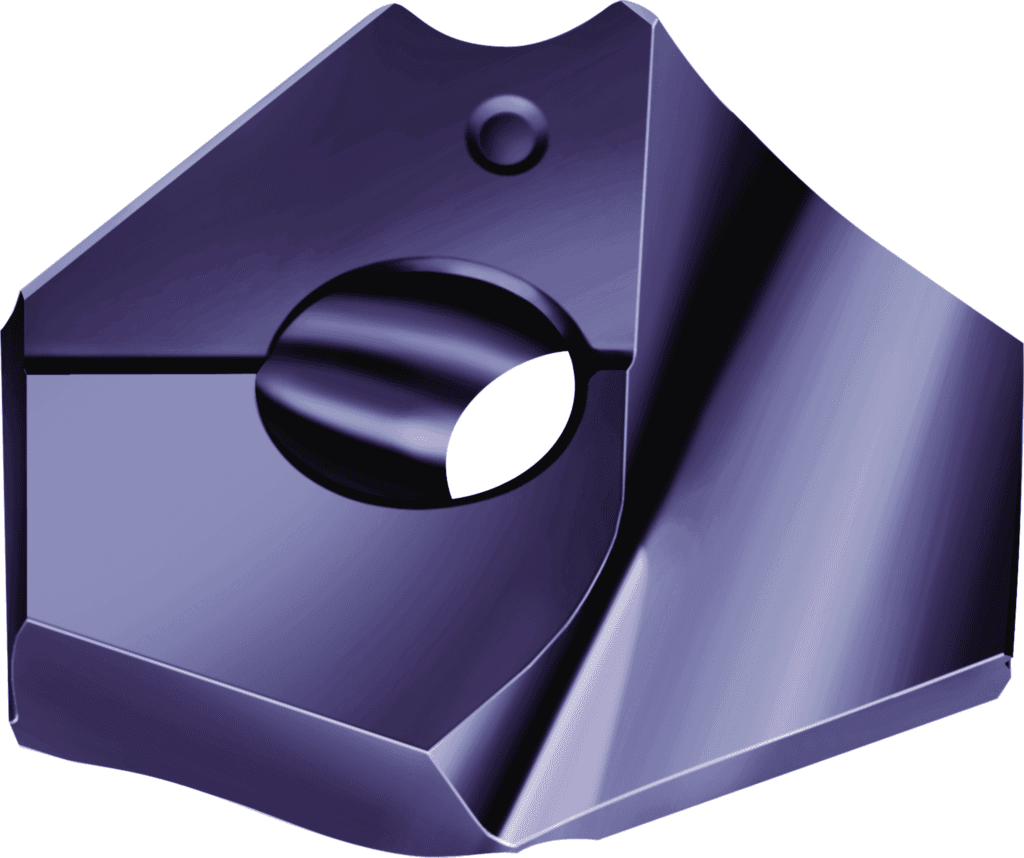

P6003-D16,50R WMP35

771.62 PLN

Walter

5833853

Płytki wymienne

Średnica skrawania (D_c)

16,5 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Norma (STDNO)

-

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Proces obróbki (J8)

BVB

Wersja płytki skrawającej (HAND)

R

Identyfikator obrazu (BLD)

2

Liczba krawędzi tnących (CEDC)

1

Liczba krawędzi skrawających (Ilość płyt. skraw.)

1

Grubość płytki (G4)

4,5 mm

Grubość płytki (s)

4,5 mm

Masa (ciężar) (WT)

0,012 kg

Pokrycie / powierzchnia (H5)

TiAlN

Masa (ciężar) (D7)

0,012 kg

Zastosowanie

Wiercenie

Kąt, pierwszy stopień (E1)

140 °

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (PL)

3,003 mm

Odstęp naroża krawędzi skrawających względem wierzchołka ostrza (B7)

3,003 mm

Średnica otworu mocującego (D1)

4 mm

Prostopadły kąt natarcia (GAMO)

10 °

Liczba ostrzy (D1)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-171

Kodowanie złącza płytki skrawającej (IIC)

WR$$CB16A$$$0R

Kodowanie złącza, po stronie maszyny (J6)

WR$$CB16A$$$0R

Średnica łopaty 1 (średnica nominalna) (DC)

16,5 mm

Średnica łopaty 1 (średnica nominalna) (A1)

16,5 mm

Wysokość krawędzi skrawającej (S)

4,5 mm

Grubość płytki (S1)

4,5 mm

Średnica otworu wstępnie obrobionego (d₁)

4 mm

Pozostała ilość doszlifowania (OAL)

13,44 mm

Długość wspornika (B3)

13,44 mm

Pozostała ilość doszlifowania (B5)

13,44 mm

Długość funkcjonalna (LF)

10,437 mm

Długość funkcjonalna (B71)

10,437 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WMP35

Identyfikator obrazu (TSYC)

P6003

Oznaczenie materiału skrawającego producenta (H3)

WMP35

Wymiar osadzenia

C

Identyfikujący numer zamówienia (J21)

P6003-D16,50R WMP35

Oznaczenie narzędzia (Oznaczenie)

P6003-D16,50R WMP35
