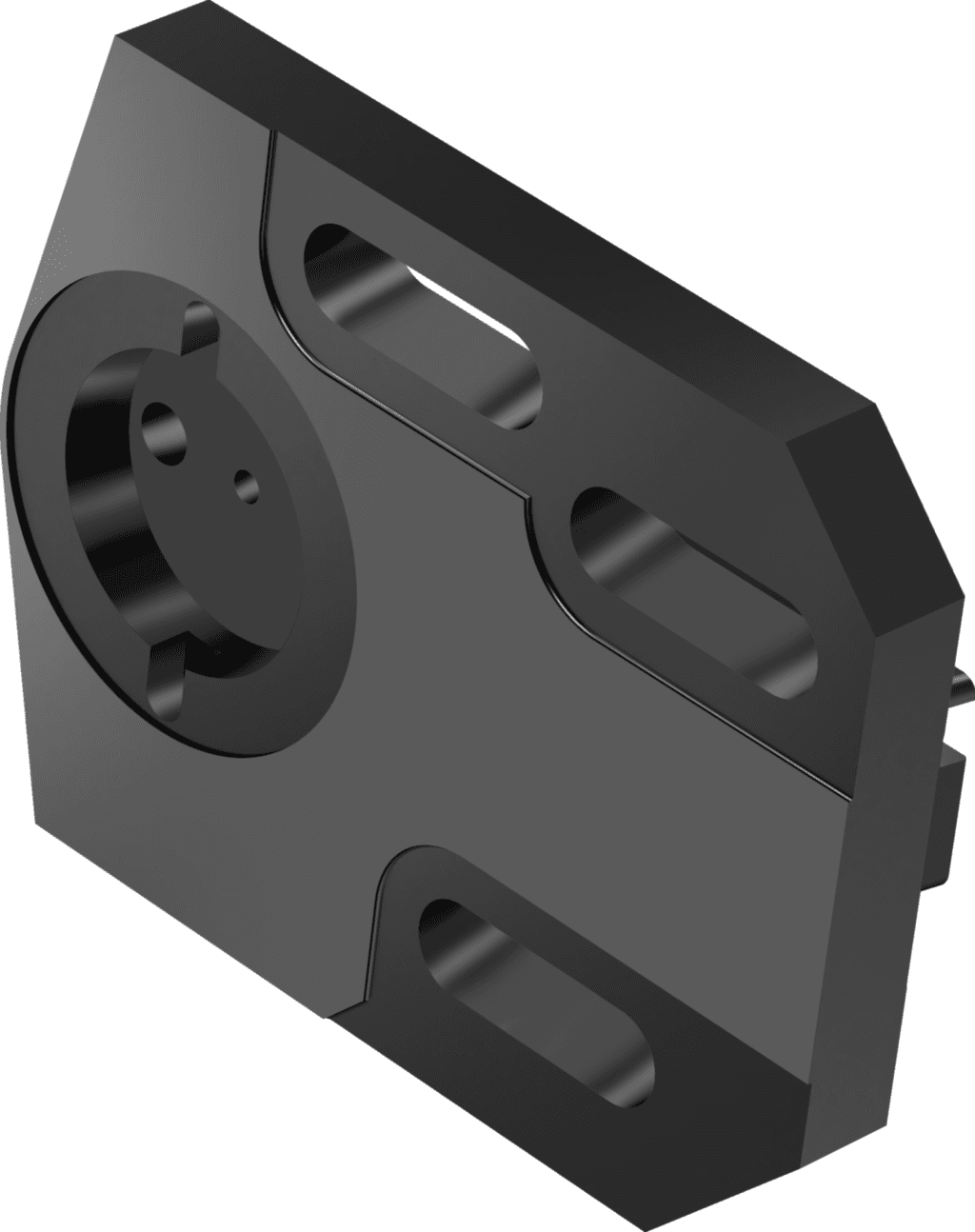

EB719

3 086.45 PLN

Walter

8217287

Precision XT - oprawka ostrza

Zastosowanie

Wytaczanie

Dostępność

Standardowe narzędzia w magazynie

Miara nastawcza, min. (ADJLN)

0 mm

Kąt obrotu rho (RHO)

0 °

Identyfikator obrazu (TSYC)

16

Identyfikator obrazu (BLD)

16

Identyfikator firmy (J3)

W

Proces obróbki (J8)

BAB

Numer normy cechy rzeczowej (NSM)

DIN4000-84

Miara nastawcza (maks.), wiertło centrowe (ADJLX)

mm

Wersja narzędzia (BMC)

L

Forma montażowa, po stronie maszyny (CCFMS)

1

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

2

Typ montażu, po stronie maszyny (CCTMS)

CBC

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

CCB

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

CCB02C0340****

Wejście środka chłodząco-smarującego (CNSC)

4

Ciśnienie czynnika chłodzącego (CP)

70 MPa

Jednostka akwizycji (CUB)

C

Wyjście środka chłodząco-smarującego (CXSC)

4

Kierunek skrawania (HAND)

R

Wysokość funkcjonalna (HF)

2 mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

180 °

Długość funkcjonalna (LF)

20 mm

Długość wspornika (LPR)

20,5 mm

Pozostała ilość doszlifowania (OAL)

28,4 mm

Szerokość łączna (OAW)

72 mm

Kąt obrotu phi (PHI)

0 °

Szerokość funkcjonalna (WF)

27,675 mm

Masa (ciężar) (WT)

0,36 kg

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-20 mm

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

2 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

27,675 mm

Długość funkcjonalna (B71)

20 mm

Szerokość łączna (B91)

72 mm

Typ montażu, po stronie maszyny (C11)

CBC

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Rozmiar montażowy, po stronie maszyny (C2)

170

Średnia oprawki, po stronie maszyny (C3)

34 mm

Typ oprawki, po stronie obrabianego przedmiotu (C51)

CCB

Forma oprawki, po stronie obrabianego przedmiotu (C52)

2

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

340

Masa (ciężar) (D7)

0,36 kg

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (H21)

4

Wyjście środka chłodząco-smarującego (H22)

4

Wersja narzędzia (H4)

L

Identyfikujący numer zamówienia (J21)

EB719

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

CCB02C0340****

Kod wielkości połączenia (d₁)

S17F

Oznaczenie narzędzia (Oznaczenie)

EB719

Kodowanie złącza, po stronie maszyny (CCMS)

CBC01C0170

Kodowanie złącza, po stronie maszyny (J6)

CBC01C0170
