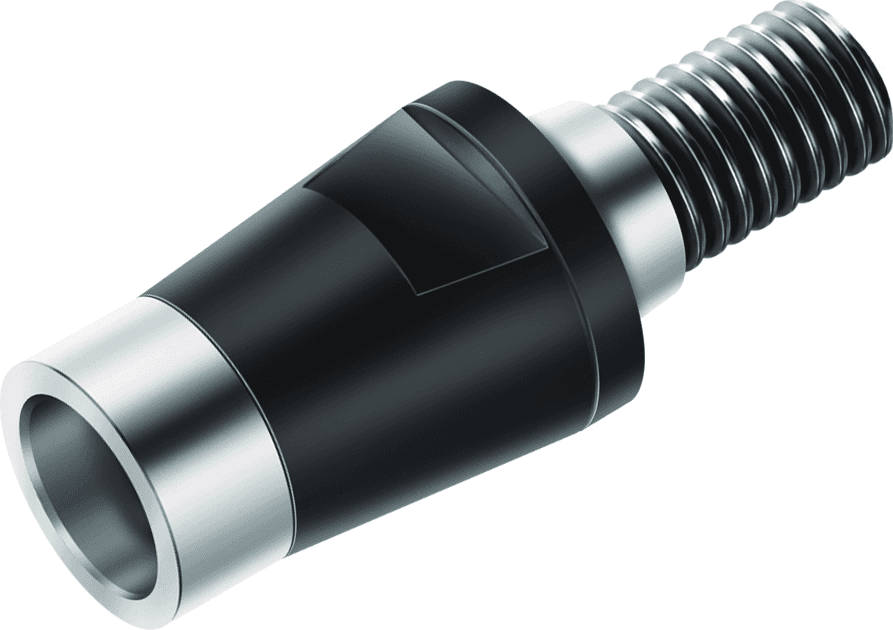

AK522.TC08.30.T14

808.86 PLN

Walter

5017267

Redukcje AK522

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Forma montażowa, po stronie maszyny (CCFMS)

2

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Forma montażowa, po stronie maszyny (C12)

2

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Wejście środka chłodząco-smarującego (H21)

1

Typ montażu, po stronie maszyny (CCTMS)

SAW

Typ montażu, po stronie maszyny (C11)

SAW

Masa (ciężar) (WT)

0,049 kg

Masa (ciężar) (D7)

0,049 kg

Wyjście środka chłodząco-smarującego (CXSC)

1

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Długość funkcjonalna (LF)

30 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-30 mm

Długość funkcjonalna (B71)

30 mm

Długość użytkowa (l₄)

30 mm

Norma (J1)

-

Rozmiar montażowy, po stronie maszyny (C2)

80

Długość wspornika (LPR)

30 mm

Długość wspornika (B3)

30 mm

Średnia oprawki, po stronie maszyny (C3)

14,5 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

80

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

140

Ciężar (WT)

0,05 kg

Prędkość obrotowa, maks. (RPMX)

50000 1/min

Prędkość obrotowa, maks. (D6)

50000 1/min

Zastosowanie

Wstrzymanie

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

SAW

Typ oprawki, po stronie obrabianego przedmiotu (C51)

SAW

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Dokładność po stronie maszyny (CUBPMS)

A

średnica korpusu (BD)

mm

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

SAW01C0140****

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

140

średnica korpusu (A1)

14,5 mm

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

SAW01C0140****

Kod wielkości połączenia (d₁₁)

T14

Długość średnicy zewnętrznej 1 (B1)

30 mm

Kodowanie złącza, po stronie maszyny (CCMS)

SAW02A0080

Długość trzonka (LS)

17,5 mm

Długość trzonka (C4)

17,5 mm

Kodowanie złącza, po stronie maszyny (J6)

SAW02A0080

Identyfikator obrazu (TSYC)

AK522.TC

Identyfikator obrazu (BLD)

624124

Nazwa produktu (J22)

527

Pozostała ilość doszlifowania (OAL)

47,5 mm

Średnica powierzchni styku po stronie obrabiarki (A4)

14,5 mm

Pozostała ilość doszlifowania (B4)

47,5 mm

Identyfikujący numer zamówienia (J21)

AK522.TC08.30.T14

Średnica korpusu (d₁₂)

14,5 mm

Oznaczenie narzędzia (Oznaczenie)

AK522.TC08.30.T14

Kod wielkości połączenia (d₁)

M8
