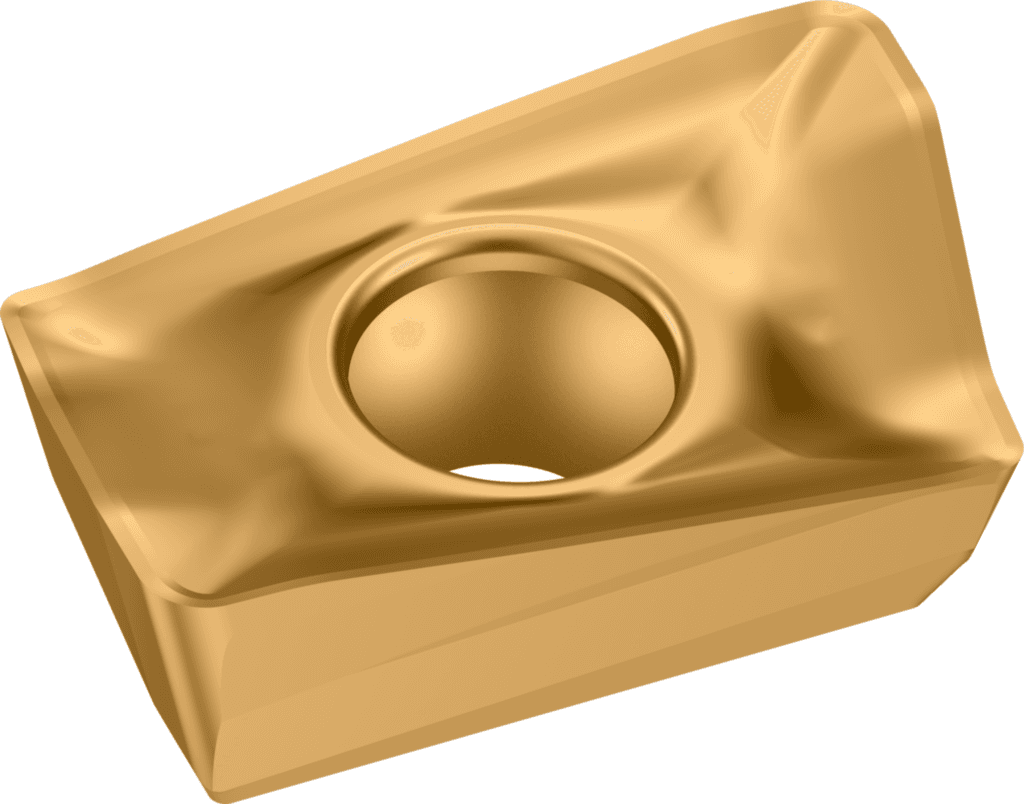

ADGT0803PER-D51 WKP35G

200.63 PLN

Walter

7169047

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,002 kg

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Średnica otworu mocującego (D1)

2,8 mm

Średnica otworu mocującego (G6)

2,8 mm

Promień naroża (D1)

0,4 mm

Promień (R)

0,4 mm

Wykonanie ostrza (E41)

S

Masa (ciężar) (D75)

0,002 kg

Klasa tolerancji (TC)

G

Klasa tolerancji (G1)

G

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Element sterujący do cięcia czołowego (WEP)

1

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Kąt natarcia (D7)

10 °

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Klasa tolerancji płytki (Klasa tolerancji)

G

Kodowanie siedziska płytowego (SSC)

8

Liczba narożników tnących (CNC)

2

Promień naroża (RE)

0,4 mm

Długość krawędzi (L)

9,52 mm

Długość krawędzi (B1)

9,52 mm

Długość krawędzi skrawającej (l)

9,52 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Pomocniczy kąt przyłożenia (α₂)

20 °

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Okrąg wpisany (IC)

6,75 mm

Długość płytki skrawającej (INSL)

9,04 mm

Ograniczona długość krawędzi skrawającej (LE)

8,3 mm

Wysokość krawędzi skrawającej (S)

3,35 mm

Szerokość płytki (W1)

6,75 mm

Szerokość płytki (B2)

6,75 mm

Okrąg wpisany (B3)

6,75 mm

Wysokość krawędzi skrawającej (C1)

3,35 mm

Ograniczona długość krawędzi skrawającej (E7)

8,3 mm

Długość płytki skrawającej (G3)

9,04 mm

Grubość płytki (s)

3,35 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD0803043RBPE04

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD0803043RBPE04

Pokrycie / powierzchnia (COATING)

TiAlN+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35G

Oznaczenie materiału skrawającego producenta (H3)

WKP35G

Pokrycie / powierzchnia (H5)

TiAlN+TiN

Łamacz wiórów, oznaczenie producenta (E9)

D51

Łamacz wiórów, oznaczenie producenta (CBMD)

D51

Szerokość płytki (l₂)

6,75 mm

Nazwa produktu (J22)

5001

Grubość płytki (S1)

2,45 mm

Grubość płytki (G4)

2,45 mm

Oznaczenie wg normy (J11)

ADGT0803PER

Identyfikator obrazu (TSYC)

ADGT-D51

Identyfikujący numer zamówienia (J21)

ADGT0803PER-D51 WKP35G

Designation (Oznaczenie)

ADGT0803PER-D51 WKP35G
