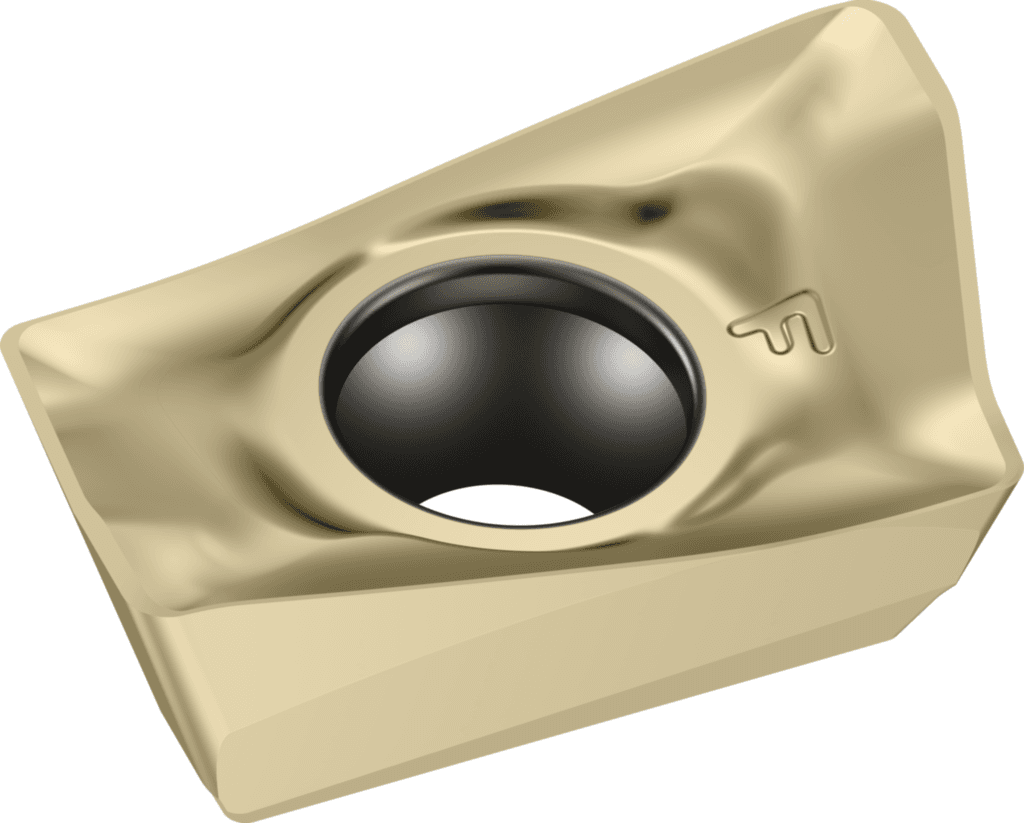

ADGT1807PER-D56 WSP45G

243.72 PLN

Walter

8112815

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Masa (ciężar) (WT)

0,015 kg

Średnica otworu mocującego (D1)

5,5 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Średnica otworu mocującego (G6)

5,5 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / M / S

Promień naroża (D1)

1,2 mm

Promień (R)

1,2 mm

Wykonanie ostrza (E41)

S

Klasa tolerancji (TC)

G

Klasa tolerancji (G1)

G

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Element sterujący do cięcia czołowego (WEP)

1

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Kąt natarcia (D7)

10 °

Promień naroża (RE)

1,2 mm

Klasa tolerancji płytki (Klasa tolerancji)

G

Liczba narożników tnących (CNC)

2

Pokrycie / powierzchnia (COATING)

TiAlN+Al2O3+(ZrN)

Pokrycie / powierzchnia (H5)

TiAlN+Al2O3+(ZrN)

Okrąg wpisany (IC)

14,5 mm

Okrąg wpisany (B3)

14,5 mm

Szerokość czołowej krawędzi skrawającej (D6)

1,8 mm

Długość krawędzi wiper (b)

1,8 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Kąt naroża płytki skrawającej (A1)

85 °

Masa (ciężar) (D75)

0,015 kg

Oznaczenie materiału skrawającego producenta (GRADE)

WSP45G

Oznaczenie materiału skrawającego producenta (H3)

WSP45G

Nazwa produktu (J22)

5001

Grubość płytki (s)

7,94 mm

Szerokość czołowej krawędzi skrawającej (BS)

1,8 mm

Długość krawędzi (L)

19 mm

Ograniczona długość krawędzi skrawającej (LE)

17,2 mm

Kodowanie siedziska płytowego (SSC)

18

Szerokość płytki (W1)

14,5 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

17 °

Długość krawędzi (B1)

19 mm

Szerokość płytki (B2)

14,5 mm

Ograniczona długość krawędzi skrawającej (E7)

17,2 mm

Pomocniczy kąt przyłożenia (α₂)

17 °

Długość krawędzi skrawającej (l)

19 mm

Szerokość płytki (l₂)

14,5 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

D56

Łamacz wiórów, oznaczenie producenta (E9)

D56

Identyfikator obrazu (TSYC)

ADGT-D56

Wysokość krawędzi skrawającej (S)

7,94 mm

Grubość płytki (S1)

7,94 mm

Wysokość krawędzi skrawającej (C1)

7,94 mm

Grubość płytki (G4)

7,94 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD1807123RBPE12

Oznaczenie wg normy (J11)

ADGT1807PER

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD1807123RBPE12

Identyfikujący numer zamówienia (J21)

ADGT1807PER-D56 WSP45G

Designation (Oznaczenie)

ADGT1807PER-D56 WSP45G
