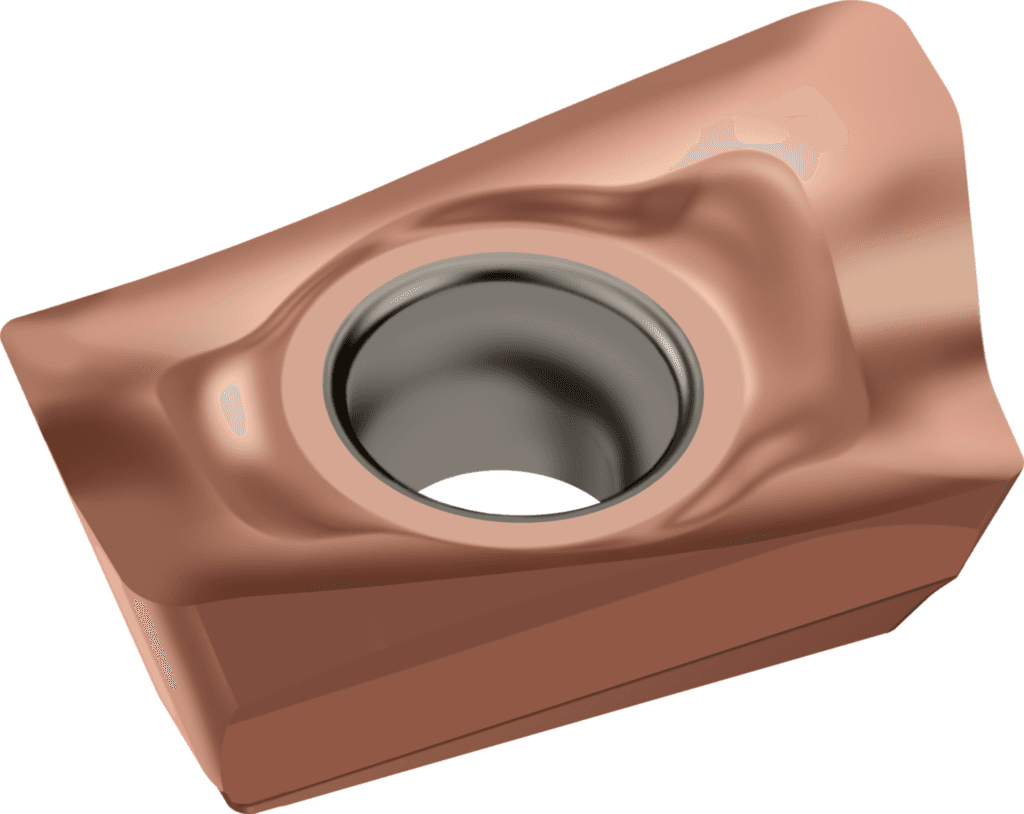

ADHT10T3PER-G88 WXN15

171.35 PLN

Walter

5641999

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Promień naroża (D1)

0,8 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Promień (R)

0,8 mm

Średnica otworu mocującego (D1)

2,8 mm

Średnica otworu mocującego (G6)

2,8 mm

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Główne zastosowanie

N

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Klasa tolerancji (TC)

H

Element sterujący do cięcia czołowego (WEP)

1

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Klasa tolerancji płytki (Klasa tolerancji)

H

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Kąt natarcia (D7)

20 °

Liczba narożników tnących (CNC)

2

Kodowanie siedziska płytowego (SSC)

10

Wykonanie ostrza (CECC)

F

Pokrycie / powierzchnia (COATING)

TiCN+

Oznaczenie materiału skrawającego producenta (GRADE)

WXN15

Wykonanie ostrza (E41)

F

Łamacz wiórów, oznaczenie producenta (E9)

G88

Oznaczenie materiału skrawającego producenta (H3)

WXN15

Pokrycie / powierzchnia (H5)

TiCN+

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Łamacz wiórów, oznaczenie producenta (CBMD)

G88

Kąt naroża płytki skrawającej (EPSR)

85 °

Identyfikator obrazu (TSYC)

ADHT-G88

Kąt naroża płytki skrawającej (A1)

85 °

Nazwa produktu (J22)

5002

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Grubość płytki (S1)

3 mm

Grubość płytki (G4)

3 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

15 °

Pomocniczy kąt przyłożenia (α₂)

15 °

Długość płytki skrawającej (INSL)

11 mm

Długość płytki skrawającej (G3)

11 mm

Okrąg wpisany (IC)

7,25 mm

Długość krawędzi (L)

11,3 mm

Wysokość krawędzi skrawającej (S)

3,8 mm

Szerokość płytki (W1)

7,25 mm

Długość krawędzi (B1)

11,3 mm

Szerokość płytki (B2)

7,25 mm

Okrąg wpisany (B3)

7,25 mm

Wysokość krawędzi skrawającej (C1)

3,8 mm

Długość krawędzi skrawającej (l)

11,3 mm

Grubość płytki (s)

3,8 mm

Ograniczona długość krawędzi skrawającej (LE)

10,3 mm

Ograniczona długość krawędzi skrawającej (E7)

10,3 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD10T3083RBPE08

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD10T3083RBPE08

Oznaczenie wg normy (J11)

ADHT10T3PER

Identyfikujący numer zamówienia (J21)

ADHT10T3PER-G88 WXN15

Designation (Oznaczenie)

ADHT10T3PER-G88 WXN15
