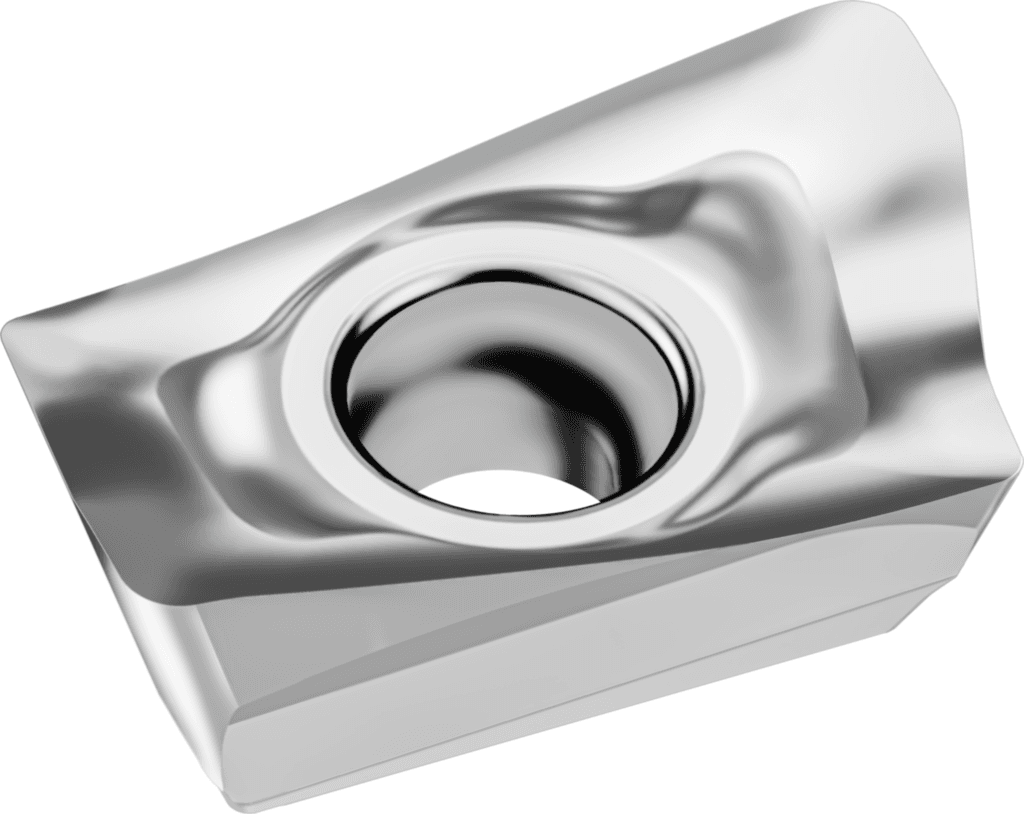

ADHT1204PER-G88 WK10

141.02 PLN

Walter

5055689

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Kodowanie siedziska płytowego (SSC)

12

Zastosowanie

Frezowanie

Masa (ciężar) (WT)

0,004 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Promień naroża (D1)

0,8 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Promień (R)

0,8 mm

Grubość płytki (s)

4,76 mm

Masa (ciężar) (D75)

0,004 kg

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Średnica otworu mocującego (D1)

3,4 mm

Średnica otworu mocującego (G6)

3,4 mm

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Główne zastosowanie

N

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Klasa tolerancji (TC)

H

Element sterujący do cięcia czołowego (WEP)

1

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Klasa tolerancji płytki (Klasa tolerancji)

H

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Kąt natarcia (D7)

20 °

Liczba narożników tnących (CNC)

2

Wykonanie ostrza (CECC)

F

Wykonanie ostrza (E41)

F

Łamacz wiórów, oznaczenie producenta (E9)

G88

Oznaczenie materiału skrawającego producenta (GRADE)

WK10

Oznaczenie materiału skrawającego producenta (H3)

WK10

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Łamacz wiórów, oznaczenie producenta (CBMD)

G88

Kąt naroża płytki skrawającej (EPSR)

85 °

Okrąg wpisany (IC)

8,4 mm

Długość krawędzi (L)

13,6 mm

Ograniczona długość krawędzi skrawającej (LE)

12 mm

Identyfikator obrazu (TSYC)

ADHT-G88

Szerokość płytki (W1)

8,4 mm

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Długość krawędzi (B1)

13,6 mm

Szerokość płytki (B2)

8,4 mm

Okrąg wpisany (B3)

8,4 mm

Ograniczona długość krawędzi skrawającej (E7)

12 mm

Nazwa produktu (J22)

5002

Pomocniczy kąt przyłożenia (α₂)

20 °

Długość krawędzi skrawającej (l)

13,6 mm

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD1204083RBPE08

Oznaczenie wg normy (J11)

ADHT1204PER

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD1204083RBPE08

Identyfikujący numer zamówienia (J21)

ADHT1204PER-G88 WK10

Designation (Oznaczenie)

ADHT1204PER-G88 WK10
