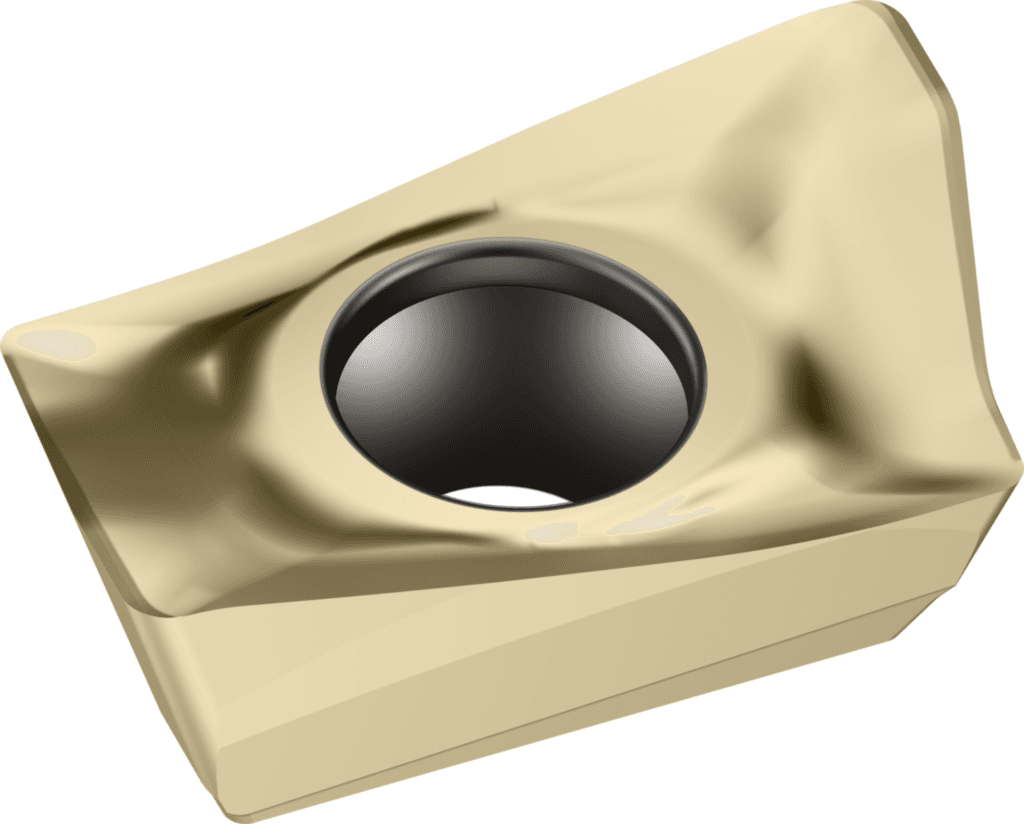

ADKT1606PER-F56 WSP45G

184.66 PLN

Walter

8201894

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,008 kg

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Promień naroża (D1)

0,8 mm

Masa (ciężar) (D75)

0,008 kg

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Promień (R)

0,8 mm

Główne zastosowanie

P / M / S

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Element sterujący do cięcia czołowego (WEP)

1

Szerokość czołowej krawędzi skrawającej (D6)

1,6 mm

Kąt natarcia (D7)

16 °

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Długość krawędzi wiper (b)

1,6 mm

Kodowanie siedziska płytowego (SSC)

16

Liczba narożników tnących (CNC)

2

Pokrycie / powierzchnia (COATING)

TiAlN+Al2O3+(ZrN)

Pokrycie / powierzchnia (H5)

TiAlN+Al2O3+(ZrN)

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Pomocniczy kąt przyłożenia (α₂)

20 °

Okrąg wpisany (IC)

10,8 mm

Długość płytki skrawającej (INSL)

16,4 mm

Długość krawędzi (L)

17,5 mm

Ograniczona długość krawędzi skrawającej (LE)

15,5 mm

Wysokość krawędzi skrawającej (S)

6,15 mm

Grubość płytki (S1)

4,28 mm

Szerokość płytki (W1)

10,8 mm

Długość krawędzi (B1)

17,5 mm

Szerokość płytki (B2)

10,8 mm

Okrąg wpisany (B3)

10,8 mm

Wysokość krawędzi skrawającej (C1)

6,15 mm

Ograniczona długość krawędzi skrawającej (E7)

15,5 mm

Długość płytki skrawającej (G3)

16,4 mm

Grubość płytki (G4)

4,28 mm

Długość krawędzi skrawającej (l)

17,5 mm

Grubość płytki (s)

6,15 mm

Szerokość czołowej krawędzi skrawającej (BS)

1,6 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD1606083RBPE08

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD1606083RBPE08

Oznaczenie materiału skrawającego producenta (GRADE)

WSP45G

Oznaczenie materiału skrawającego producenta (H3)

WSP45G

Łamacz wiórów, oznaczenie producenta (CBMD)

F56

Łamacz wiórów, oznaczenie producenta (E9)

F56

Klasa tolerancji (TC)

K

Klasa tolerancji (G1)

K

Klasa tolerancji płytki (Klasa tolerancji)

K

Identyfikator obrazu (TSYC)

ADKT-F56

Oznaczenie wg normy (J11)

ADKT1606PER

Identyfikujący numer zamówienia (J21)

ADKT1606PER-F56 WSP45G

Nazwa produktu (J22)

5105

Designation (Oznaczenie)

ADKT1606PER-F56 WSP45G
