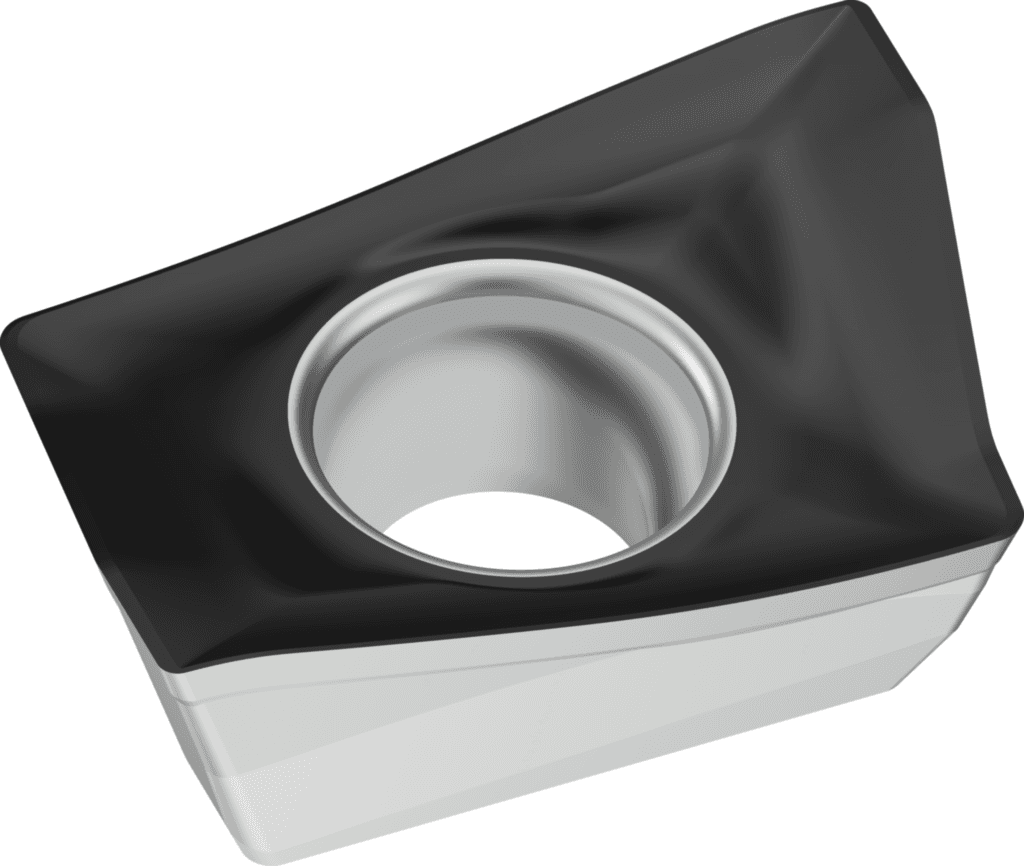

ADMT080302R-F56 WKP35S

134.64 PLN

Walter

5886202

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Promień (R)

0,2 mm

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Średnica otworu mocującego (D1)

2,8 mm

Promień naroża (D1)

0,2 mm

Średnica otworu mocującego (G6)

2,8 mm

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wykonanie ostrza (E41)

S

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35S

Element sterujący do cięcia czołowego (WEP)

1

Kąt natarcia (D7)

16 °

Oznaczenie materiału skrawającego producenta (H3)

WKP35S

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Klasa tolerancji płytki (Klasa tolerancji)

M

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Kodowanie siedziska płytowego (SSC)

8

Liczba narożników tnących (CNC)

2

Promień naroża (RE)

0,2 mm

Długość krawędzi (L)

9,52 mm

Długość krawędzi (B1)

9,52 mm

Długość krawędzi skrawającej (l)

9,52 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Pomocniczy kąt przyłożenia (α₂)

20 °

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Okrąg wpisany (IC)

6,75 mm

Długość płytki skrawającej (INSL)

9,04 mm

Ograniczona długość krawędzi skrawającej (LE)

8,3 mm

Wysokość krawędzi skrawającej (S)

3,35 mm

Szerokość płytki (W1)

6,75 mm

Szerokość płytki (B2)

6,75 mm

Okrąg wpisany (B3)

6,75 mm

Wysokość krawędzi skrawającej (C1)

3,35 mm

Ograniczona długość krawędzi skrawającej (E7)

8,3 mm

Długość płytki skrawającej (G3)

9,04 mm

Grubość płytki (s)

3,35 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

F56

Łamacz wiórów, oznaczenie producenta (E9)

F56

Grubość płytki (S1)

2,35 mm

Identyfikator obrazu (TSYC)

ADMT-F56

Grubość płytki (G4)

2,35 mm

Nazwa produktu (J22)

543

Szerokość płytki (l₂)

6,75 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD0803023RB$$02

Oznaczenie wg normy (J11)

ADMT080302R

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD0803023RB$$02

Identyfikujący numer zamówienia (J21)

ADMT080302R-F56 WKP35S

Designation (Oznaczenie)

ADMT080302R-F56 WKP35S
