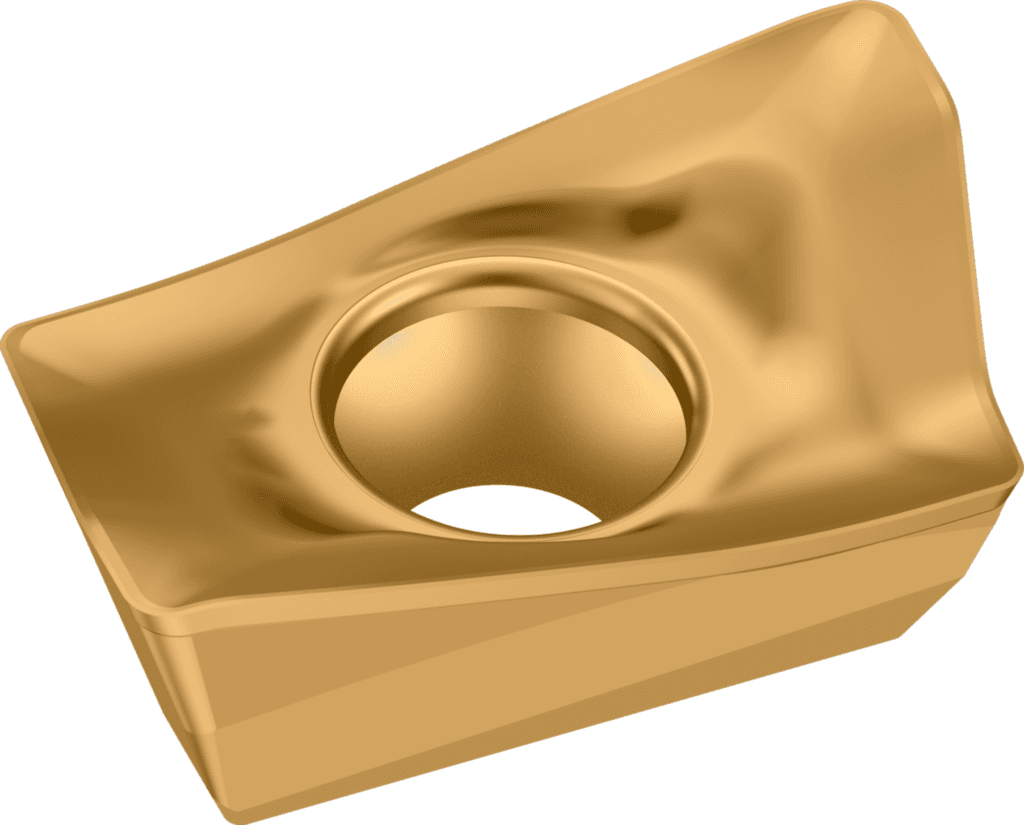

ADMT080304R-D56 WKP35G

154.33 PLN

Walter

7170576

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Masa (ciężar) (WT)

0,002 kg

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Średnica otworu mocującego (D1)

2,8 mm

Średnica otworu mocującego (G6)

2,8 mm

Promień naroża (D1)

0,4 mm

Promień (R)

0,4 mm

Wykonanie ostrza (E41)

S

Masa (ciężar) (D75)

0,002 kg

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Element sterujący do cięcia czołowego (WEP)

1

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Kąt natarcia (D7)

10 °

Klasa tolerancji płytki (Klasa tolerancji)

M

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Kodowanie siedziska płytowego (SSC)

8

Liczba narożników tnących (CNC)

2

Promień naroża (RE)

0,4 mm

Długość krawędzi (L)

9,52 mm

Długość krawędzi (B1)

9,52 mm

Długość krawędzi skrawającej (l)

9,52 mm

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Pomocniczy kąt przyłożenia (α₂)

20 °

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Okrąg wpisany (IC)

6,75 mm

Ograniczona długość krawędzi skrawającej (LE)

8,3 mm

Wysokość krawędzi skrawającej (S)

3,35 mm

Szerokość płytki (W1)

6,75 mm

Szerokość płytki (B2)

6,75 mm

Okrąg wpisany (B3)

6,75 mm

Wysokość krawędzi skrawającej (C1)

3,35 mm

Ograniczona długość krawędzi skrawającej (E7)

8,3 mm

Grubość płytki (s)

3,35 mm

Pokrycie / powierzchnia (COATING)

TiAlN+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35G

Oznaczenie materiału skrawającego producenta (H3)

WKP35G

Pokrycie / powierzchnia (H5)

TiAlN+TiN

Grubość płytki (S1)

2,35 mm

Grubość płytki (G4)

2,35 mm

Nazwa produktu (J22)

543

Szerokość płytki (l₂)

6,75 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD0803043RB$$04

Długość płytki skrawającej (INSL)

9,05 mm

Długość płytki skrawającej (G3)

9,05 mm

Oznaczenie wg normy (J11)

ADMT080304R

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD0803043RB$$04

Łamacz wiórów, oznaczenie producenta (CBMD)

D56

Identyfikator obrazu (TSYC)

ADMT-D56

Łamacz wiórów, oznaczenie producenta (E9)

D56

Identyfikujący numer zamówienia (J21)

ADMT080304R-D56 WKP35G

Designation (Oznaczenie)

ADMT080304R-D56 WKP35G
