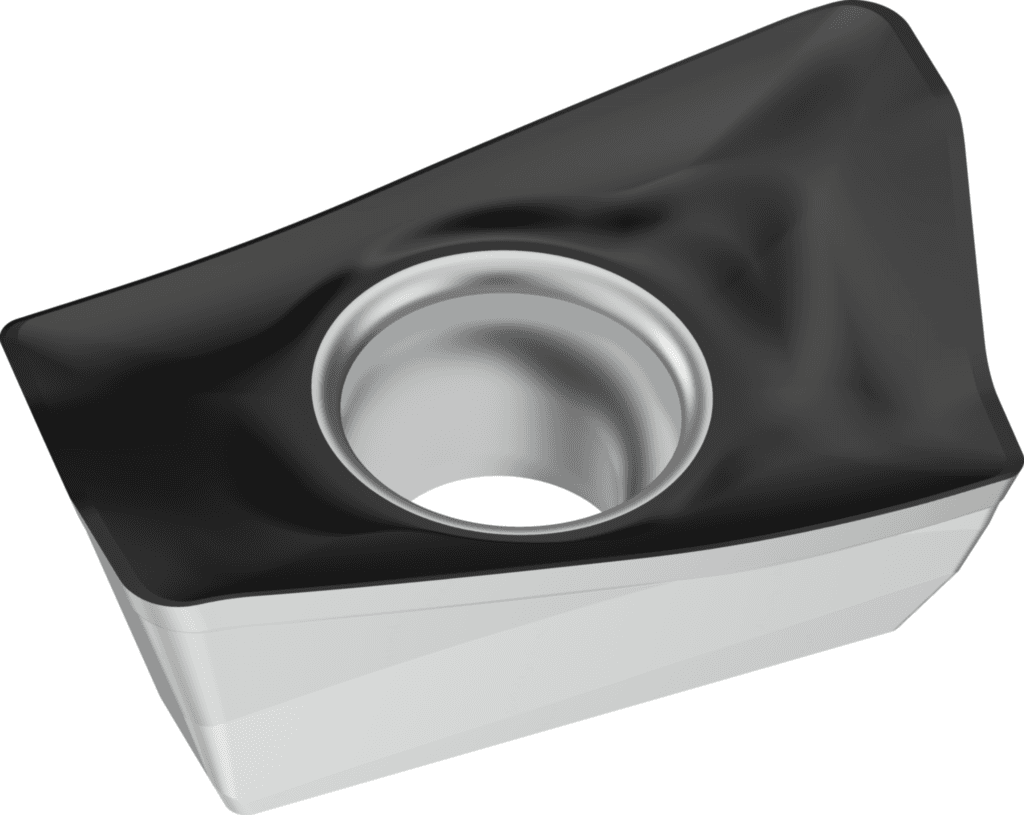

ADMT120408R-D56 WKP35S

145.80 PLN

Walter

5886237

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Kodowanie siedziska płytowego (SSC)

12

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Promień naroża (D1)

0,8 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Klasa tolerancji (G1)

M

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Promień (R)

0,8 mm

Grubość płytki (s)

4,76 mm

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wykonanie ostrza (E41)

S

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Średnica otworu mocującego (D1)

3,4 mm

Średnica otworu mocującego (G6)

3,4 mm

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WKP35S

Promień naroża (RE)

0,8 mm

Element sterujący do cięcia czołowego (WEP)

1

Oznaczenie materiału skrawającego producenta (H3)

WKP35S

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Kąt natarcia (D7)

10 °

Klasa tolerancji płytki (Klasa tolerancji)

M

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Liczba narożników tnących (CNC)

2

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (ANN)

°

Kąt naroża płytki skrawającej (EPSR)

85 °

Okrąg wpisany (IC)

8,4 mm

Długość krawędzi (L)

13,6 mm

Ograniczona długość krawędzi skrawającej (LE)

12 mm

Szerokość płytki (W1)

8,4 mm

Kąt naroża płytki skrawającej (A1)

85 °

Normalny kąt przyłożenia, pomocnicza krawędź skrawająca (A3)

20 °

Długość krawędzi (B1)

13,6 mm

Szerokość płytki (B2)

8,4 mm

Okrąg wpisany (B3)

8,4 mm

Ograniczona długość krawędzi skrawającej (E7)

12 mm

Pomocniczy kąt przyłożenia (α₂)

20 °

Długość krawędzi skrawającej (l)

13,6 mm

Szerokość czołowej krawędzi skrawającej (BS)

1,2 mm

Nazwa produktu (J22)

543

Szerokość płytki (l₂)

8,4 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$AD1204083RB$$08

Oznaczenie wg normy (J11)

ADMT120408R

Kodowanie złącza, po stronie maszyny (J6)

WR$$AD1204083RB$$08

Łamacz wiórów, oznaczenie producenta (CBMD)

D56

Identyfikator obrazu (TSYC)

ADMT-D56

Łamacz wiórów, oznaczenie producenta (E9)

D56

Identyfikujący numer zamówienia (J21)

ADMT120408R-D56 WKP35S

Designation (Oznaczenie)

ADMT120408R-D56 WKP35S
