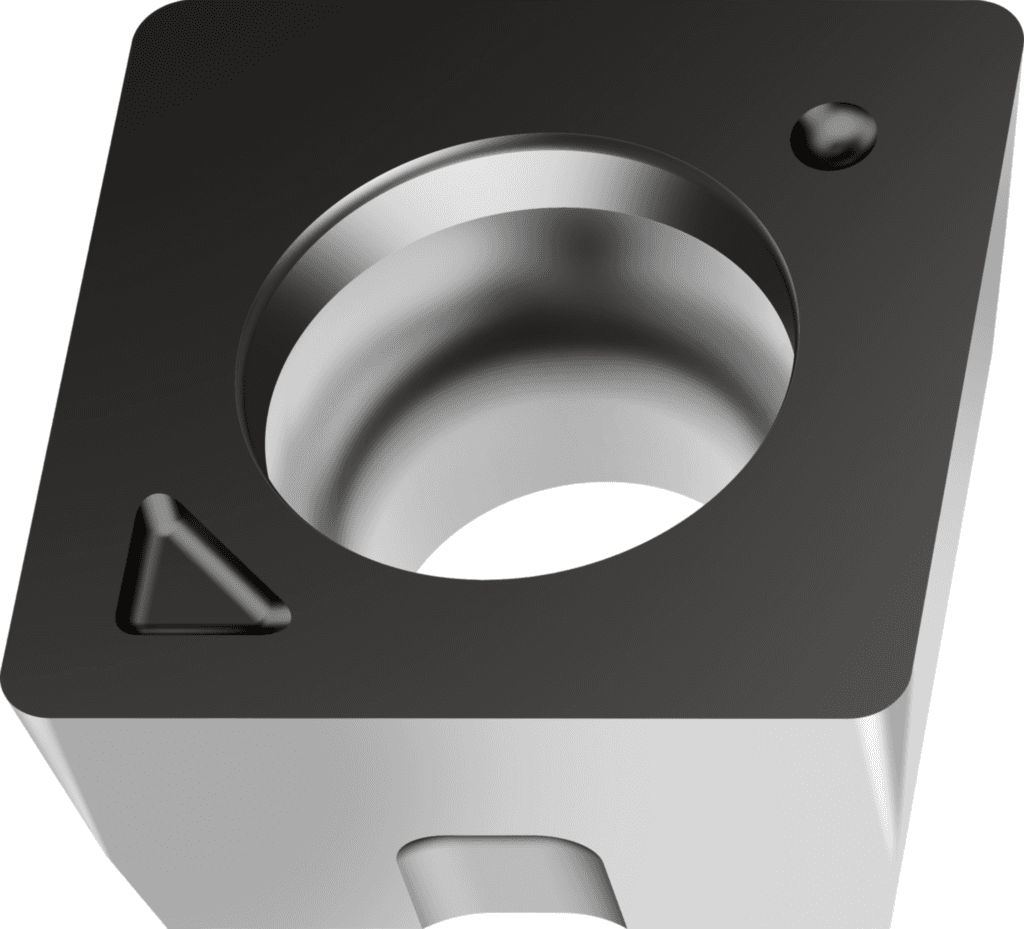

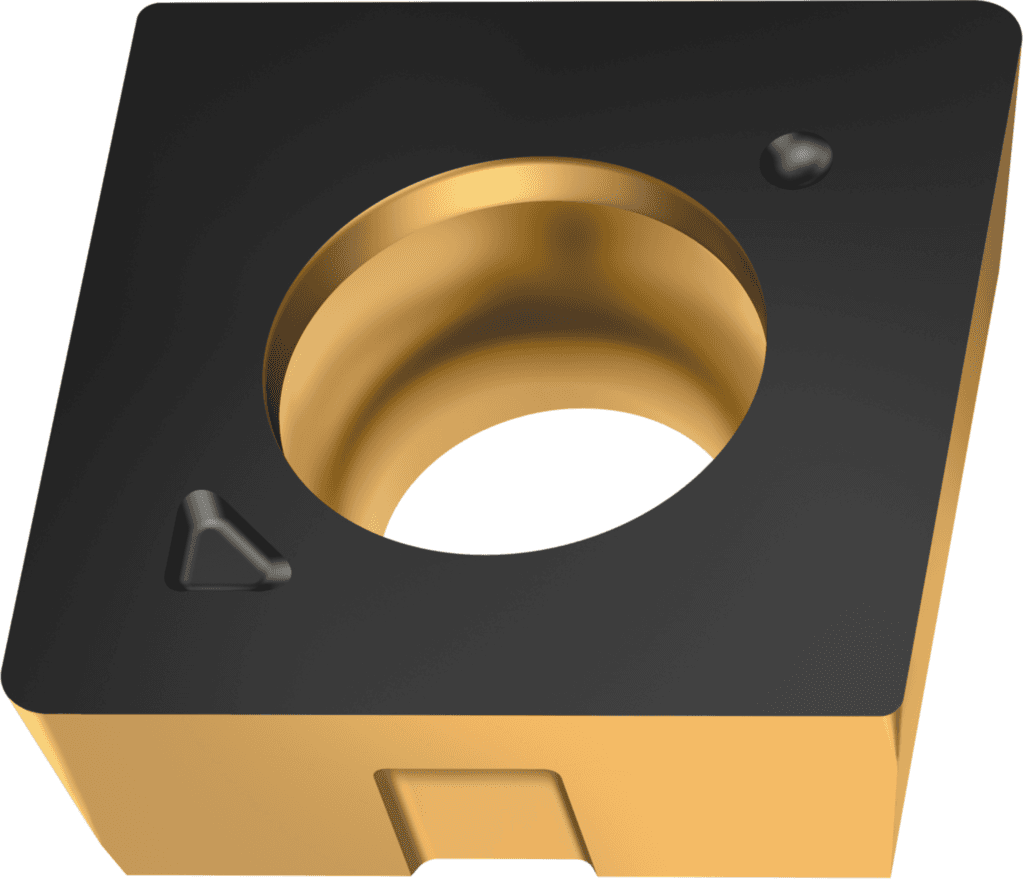

MPHX080305-A57 WKP25S

123.04 PLN

Walter

6071503

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Identyfikator obrazu (BLD)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Wersja płytki skrawającej (F1)

N

Liczba możliwości wykorzystania (F2)

2

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Masa (ciężar) (WT)

0,003 kg

Masa (ciężar) (D75)

0,003 kg

Wykonanie ostrza (E41)

S

Średnica otworu mocującego (D1)

3,4 mm

Wysokość krawędzi skrawającej (S)

3,18 mm

Grubość płytki (S1)

3,18 mm

Wysokość krawędzi skrawającej (C1)

3,18 mm

Grubość płytki (G4)

3,18 mm

Średnica otworu mocującego (G6)

3,4 mm

Grubość płytki (s)

3,18 mm

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

11 °

Kąt natarcia (D7)

0 °

Główny kąt przyłożenia (α)

11 °

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Klasa tolerancji (TC)

H

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Kodowanie siedziska płytowego (SSC)

8

Liczba narożników tnących (CNC)

2

Okrąg wpisany (IC)

8 mm

Okrąg wpisany (B3)

8 mm

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

11 °

Łamacz wiórów, oznaczenie producenta (E9)

A57

Kąt naroża płytki skrawającej (EPSR)

86 °

Kodowanie złącza płytki skrawającej (IIC)

WR$$MP0803053NB$$05

Długość krawędzi (L)

8,3 mm

Promień naroża (RE)

0,5 mm

Szerokość płytki (W1)

8,3 mm

Kąt naroża płytki skrawającej (A1)

86 °

Długość krawędzi (B1)

8,3 mm

Promień naroża (D1)

0,5 mm

Oznaczenie wg normy (J11)

MPHX080305

Nazwa produktu (J22)

5096

Kodowanie złącza, po stronie maszyny (J6)

WR$$MP0803053NB$$05

Długość krawędzi skrawającej (l)

8,3 mm

Promień (R)

0,5 mm

Szerokość płytki (l₂)

8,3 mm

Identyfikator obrazu (TSYC)

MPHX-A57

Szerokość płytki (B2)

8,3 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WKP25S

Oznaczenie materiału skrawającego producenta (H3)

WKP25S

Identyfikujący numer zamówienia (J21)

MPHX080305-A57 WKP25S

Designation (Oznaczenie)

MPHX080305-A57 WKP25S
