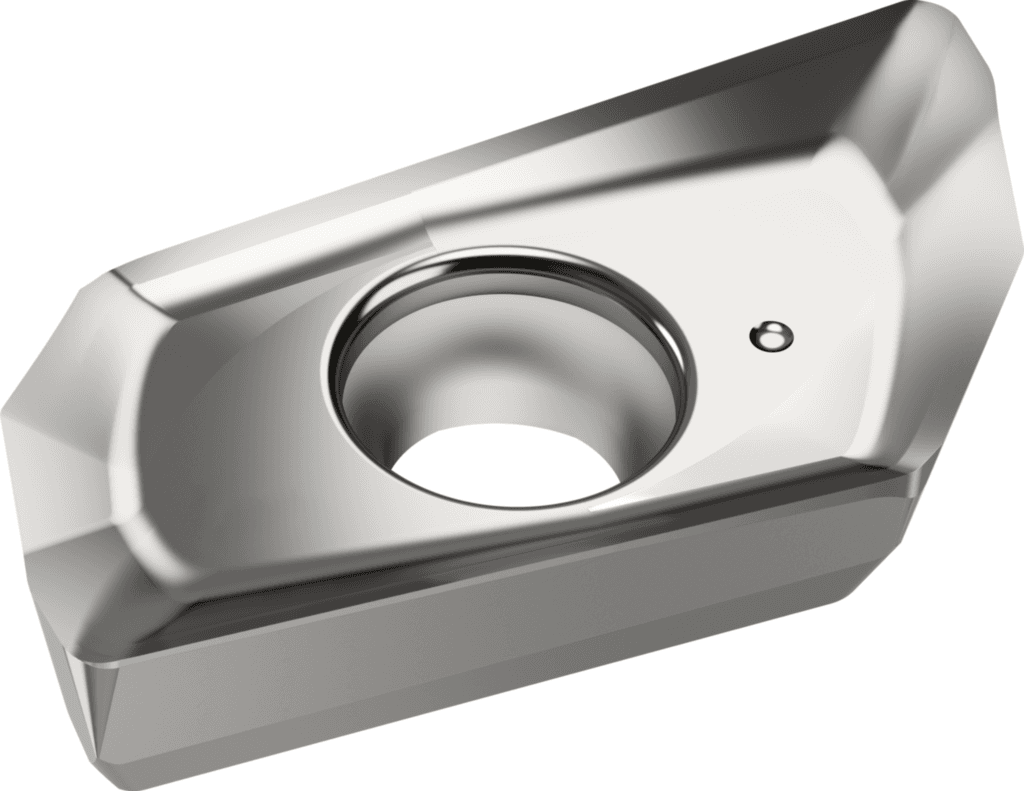

ZDGT150408R-K85 WK10

168.15 PLN

Walter

5004877

Rombowe pozytywowe

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Zastosowanie

Frezowanie

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Promień naroża (D1)

0,8 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Liczba możliwości wykorzystania (F2)

2

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Promień (R)

0,8 mm

Grubość płytki (s)

4,76 mm

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Klasa tolerancji (TC)

G

Klasa tolerancji (G1)

G

Wersja płytki skrawającej (HAND)

R

Wersja płytki skrawającej (F1)

R

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Kąt natarcia (D7)

25 °

Główne zastosowanie

N

Masa (ciężar) (WT)

0,01 kg

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

15 °

Masa (ciężar) (D75)

0,01 kg

Identyfikator obrazu (BLD)

5

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

15 °

Szerokość czołowej krawędzi skrawającej (BS)

mm

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Element sterujący do cięcia czołowego (WEP)

1

Proces obróbki (J8)

FPL

Główny kąt przyłożenia (α)

15 °

Szerokość czołowej krawędzi skrawającej (D6)

1,2 mm

Długość krawędzi wiper (b)

1,2 mm

Klasa tolerancji płytki (Klasa tolerancji)

G

Kodowanie siedziska płytowego (SSC)

15

Liczba narożników tnących (CNC)

2

Wykonanie ostrza (CECC)

F

Wykonanie ostrza (E41)

F

Oznaczenie materiału skrawającego producenta (GRADE)

WK10

Oznaczenie materiału skrawającego producenta (H3)

WK10

Łamacz wiórów, oznaczenie producenta (CBMD)

K85

Kąt naroża płytki skrawającej (EPSR)

74 °

Identyfikator obrazu (TSYC)

ZDGT-K85

Kąt naroża płytki skrawającej (A1)

74 °

Łamacz wiórów, oznaczenie producenta (E9)

K85

Nazwa produktu (J22)

5062

Kodowanie złącza płytki skrawającej (IIC)

WR$$ZD1504$$3RB

Długość krawędzi (L)

16,2 mm

Szerokość płytki (W1)

10,5 mm

Długość krawędzi (B1)

16,2 mm

Szerokość płytki (B2)

10,5 mm

Kodowanie złącza, po stronie maszyny (J6)

WR$$ZD1504$$3RB

Długość krawędzi skrawającej (l)

16,2 mm

Szerokość płytki (l₂)

10,5 mm

Oznaczenie wg normy (J11)

ZDGT150408R

Długość płytki skrawającej (INSL)

18,875 mm

Długość płytki skrawającej (G3)

18,875 mm

Identyfikujący numer zamówienia (J21)

ZDGT150408R-K85 WK10

Designation (Oznaczenie)

ZDGT150408R-K85 WK10
