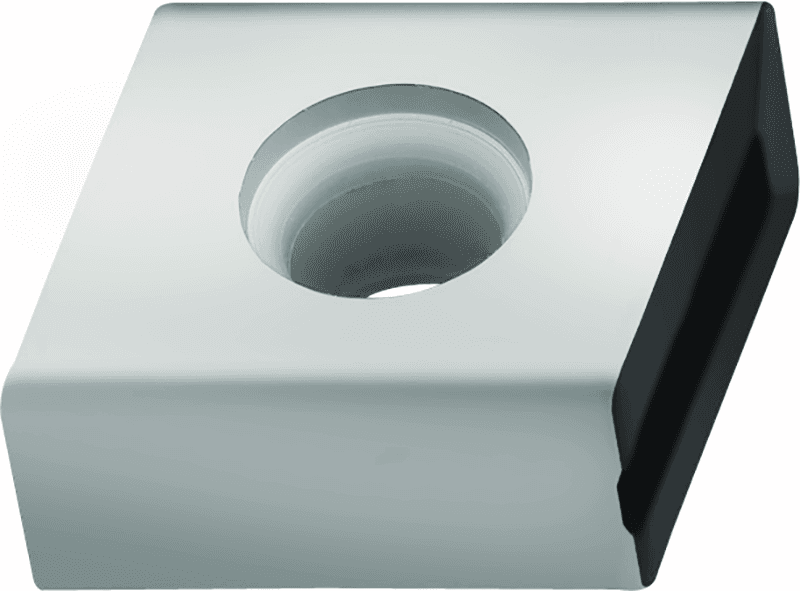

CNHU1206PPN-D57T WKP25S

266.07 PLN

Walter

7028017

Rombowe styczne

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Kodowanie siedziska płytowego (SSC)

12

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

80 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Kąt naroża płytki skrawającej (A1)

80 °

Promień naroża (D1)

0,8 mm

Wersja płytki skrawającej (F1)

N

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+(TiCN)

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+(TiCN)

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Liczba możliwości wykorzystania (F2)

1

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Masa (ciężar) (WT)

0,012 kg

Masa (ciężar) (D75)

0,012 kg

Identyfikator obrazu (BLD)

5

Szerokość czołowej krawędzi skrawającej (BS)

mm

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Klasa tolerancji (TC)

H

Element sterujący do cięcia czołowego (WEP)

1

Kąt natarcia (D7)

16 °

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Liczba narożników tnących (CNC)

1

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

0 °

Opcja producenta oznaczenia łamacza wiórów (E6)

2

Okrąg wpisany (IC)

13 mm

Okrąg wpisany (B3)

13 mm

Długość krawędzi wiper (b)

1,5 mm

Promień naroża (R)

0,8 mm

Szerokość czołowej krawędzi skrawającej (D6)

1,5 mm

Długość krawędzi (L)

12 mm

Długość krawędzi (B1)

12 mm

Długość krawędzi skrawającej (l)

12 mm

Wysokość krawędzi skrawającej (S)

6,5 mm

Grubość płytki (S1)

6,5 mm

Wysokość krawędzi skrawającej (C1)

6,5 mm

Grubość płytki (G4)

6,5 mm

Grubość płytki (s)

6,5 mm

Łamacz wiórów, oznaczenie producenta (E9)

D57T

Kodowanie złącza płytki skrawającej (IIC)

WR$$MC1206083$B$T08

Szerokość płytki (W1)

13 mm

Szerokość płytki (B2)

13 mm

Kodowanie złącza, po stronie maszyny (J6)

WR$$MC1206083$B$T08

Szerokość płytki (l₂)

13 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

D57T

Identyfikator obrazu (TSYC)

CNHU-D57

Oznaczenie wg normy (J11)

CNHU1206PPN

Nazwa produktu (J22)

5048

Oznaczenie materiału skrawającego producenta (GRADE)

WKP25S

Oznaczenie materiału skrawającego producenta (H3)

WKP25S

Identyfikujący numer zamówienia (J21)

CNHU1206PPN-D57T WKP25S

Designation (Oznaczenie)

CNHU1206PPN-D57T WKP25S
