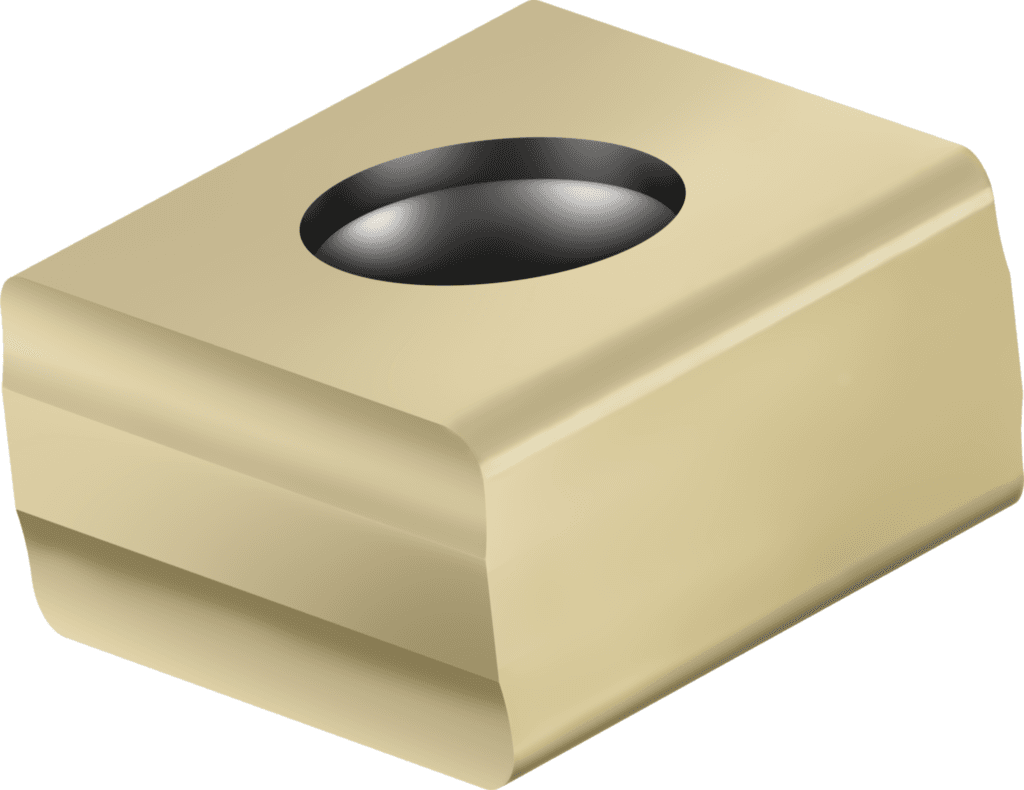

CNHU1206PPN-D57T WPP35G

283.83 PLN

Walter

8462498

Rombowe styczne CNHU ...-D57T • główny kąt przyłożenia=0° • WPP35G • Tiger·tec ® Gold • promień naroża=0,8mm • długość krawędzi wiper=1,5mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Rodzaj mocowania (IFS)

3

Kodowanie siedziska płytowego (SSC)

12

Zastosowanie

Frezowanie

Kąt naroża płytki skrawającej (EPSR)

80 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Wersja płytki skrawającej (HAND)

N

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Kąt naroża płytki skrawającej (A1)

80 °

Promień naroża (D1)

0,8 mm

Wersja płytki skrawającej (F1)

N

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / K

Średnica otworu mocującego (D1)

4,4 mm

Średnica otworu mocującego (G6)

4,4 mm

Wykonanie ostrza (E41)

S

Liczba możliwości wykorzystania (F2)

1

Liczba krawędzi skrawających (Ilość płyt. skraw.)

2

Masa (ciężar) (WT)

0,013 kg

Identyfikator obrazu (BLD)

5

Dostępność

Nowa część

Szerokość czołowej krawędzi skrawającej (BS)

mm

Wykonanie ostrza (CECC)

S

Promień skrawania (CECV)

0 mm

Promień naroża (RE)

0,8 mm

Klasa tolerancji (TC)

H

Element sterujący do cięcia czołowego (WEP)

1

Kąt natarcia (D7)

16 °

Klasa tolerancji (G1)

H

Proces obróbki (J8)

FPL

Klasa tolerancji płytki (Klasa tolerancji)

H

Normalny kąt przyłożenia, główna krawędź skrawająca (AN)

0 °

Liczba narożników tnących (CNC)

1

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

0 °

Opcja producenta oznaczenia łamacza wiórów (E6)

2

Okrąg wpisany (IC)

13 mm

Okrąg wpisany (B3)

13 mm

Masa (ciężar) (D75)

0,013 kg

Długość krawędzi wiper (b)

1,5 mm

Promień naroża (R)

0,8 mm

Szerokość czołowej krawędzi skrawającej (D6)

1,5 mm

Pokrycie / powierzchnia (COATING)

TiCN+Al2O3+TiN

Oznaczenie materiału skrawającego producenta (GRADE)

WPP35G

Oznaczenie materiału skrawającego producenta (H3)

WPP35G

Pokrycie / powierzchnia (H5)

TiCN+Al2O3+TiN

Długość krawędzi (L)

12 mm

Długość krawędzi (B1)

12 mm

Długość krawędzi skrawającej (l)

12 mm

Wysokość krawędzi skrawającej (S)

6,5 mm

Grubość płytki (S1)

6,5 mm

Wysokość krawędzi skrawającej (C1)

6,5 mm

Grubość płytki (G4)

6,5 mm

Grubość płytki (s)

6,5 mm

Łamacz wiórów, oznaczenie producenta (E9)

D57T

Kodowanie złącza płytki skrawającej (IIC)

WR$$MC1206083$B$T08

Szerokość płytki (W1)

13 mm

Szerokość płytki (B2)

13 mm

Kodowanie złącza, po stronie maszyny (J6)

WR$$MC1206083$B$T08

Szerokość płytki (l₂)

13 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

D57T

Identyfikator obrazu (TSYC)

CNHU-D57

Oznaczenie wg normy (J11)

CNHU1206PPN

Identyfikujący numer zamówienia (J21)

CNHU1206PPN-D57T WPP35G

Nazwa produktu (J22)

5048

Designation (Oznaczenie)

CNHU1206PPN-D57T WPP35G
